Présentation

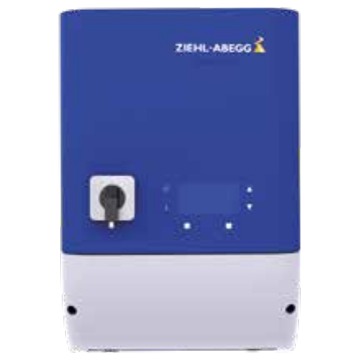

• Le variateur de fréquence Ziehl-Abegg FXDM AQ est conçu pour la régulation de vitesse à la demande et à économie d'énergie des moteurs à rotor interne conformes à la norme IEC
• Il permet de piloter précisément des ventilateurs et systèmes de traitement d'air grâce à la combinaison avec les capteurs Ziehl-Abegg adaptés
• Ce modèle intègre un afficheur multifonction à textes clairs avec touches capacitives pour une utilisation moderne et intuitive
• Sa conception avec deuxième circuit de régulation et possibilité de module d'horloge offre une grande flexibilité pour les installations de ventilation et de réfrigération
• Le système assure une protection moteur intégrée et une communication facilitée via interfaces RS485 Modbus RTU et USB
Applications
• Régulation de vitesse de ventilateurs dans les installations de climatisation et de ventilation
• Commande de systèmes de réfrigération avec capteurs de pression et de température
• Pilotage de débits d'air en fonction de la pression différentielle dans les réseaux de gaines
• Gestion d'extraction et d'introduction d'air à débit variable dans les bâtiments tertiaires
• Commande centralisée de groupes de ventilateurs avec régulation par signal analogique
Avantages
• Afficheur multifonction avec textes clairs et plusieurs langues sélectionnables pour une exploitation simplifiée
• Mise en service facilitée par des modes de fonctionnement prédéfinis dédiés à la climatisation, la réfrigération ou la ventilation
• Touches capacitives avec touche Marche/Arrêt dédiée et touches contextuelles pour un pilotage rapide des paramètres
• Fonction de mémoire d'événements permettant de consulter les défauts survenus et les temps de fonctionnement de l'installation
• Protection des réglages par verrouillage d'accès et possibilité de restauration des paramètres enregistrés
Conception
• Deux entrées analogiques configurables pour signaux 0-10 V, 0-20 mA ou 4-20 mA provenant de capteurs ou consignes externes
• Deux entrées numériques programmables pour l'activation, le changement de consigne, le choix du mode manuel ou automatique et l'inversion du sens de rotation
• Une sortie analogique paramétrable pour la transmission de la valeur de modulation, de la valeur d'entrée ou une tension constante de 10 V
• Deux sorties relais numériques utilisables pour le report de défaut, l'indication de fonctionnement ou l'activation d'appareils externes comme un chauffage ou des volets
• Fonction de protection moteur intégrée avec raccordement possible de thermistances PTC ou de thermostats de type TB ou TP
Caractéristiques techniques
• Tension assignée : 400 V
• Plage de tension d'alimentation : 208-480 V
• Courant assigné FXDM25AQ : 25 A
• Courant assigné FXDM32AQ : 32 A
• Puissance assignée FXDM25AQ : 11 kW
• Puissance assignée FXDM32AQ : 15 kW
• Température assignée : 55 °C
• Fusible de ligne max : 35 A
• Dissipation thermique FXDM25AQ : 430 W
• Dissipation thermique FXDM32AQ : 540 W
• Température ambiante maximale : 55 °C
• Indice de protection : IP54
• Poids FXDM25AQ : 18.40 kg
• Poids FXDM32AQ : 19.80 kg
• Dimensions FXDM AQ (largeur x hauteur x profondeur) : 279 x 405 x 294 mm
