Présentation

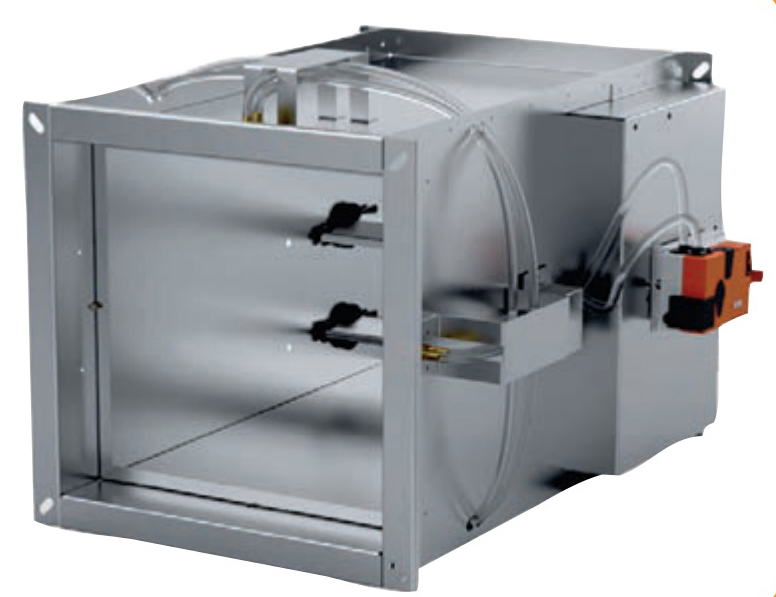

• Le régulateur de débit d'air variable France Air OPTI DRIVE RECTANGULAIRE est conçu pour moduler précisément les débits d'air dans les réseaux de ventilation rectangulaires
• Il est équipé d'une croix de mesure intégrée et d'un servomoteur Belimo pour assurer une régulation stable et indépendante des variations de pression du réseau
• Ce modèle couvre une large plage de débits allant de quelques centaines à plus de 18 000 m3/h selon les dimensions et la vitesse d'air
• Sa conception rectangulaire facilite l'intégration dans les gaines et les faux-plafonds des installations de traitement d'air
• Le système peut être associé à des sondes d'ambiance et de CO2 pour un pilotage automatique en fonction de l'occupation et de la qualité d'air
Applications
• Régulation de débit d'air en insufflation dans les installations de ventilation et de climatisation tertiaires
• Régulation de débit d'air en extraction dans les réseaux de traitement d'air des bureaux, écoles et hôtels
• Pilotage des débits d'air de zones à occupation variable en fonction de la température ou du taux de CO2
Avantages
• Assure une régulation précise des débits d'air à partir d'une vitesse de 2 m/s
• Permet des économies d'énergie grâce à l'adaptation automatique des débits d'air aux besoins réels
• Améliore le confort acoustique grâce à une conception optimisée et à un fonctionnement stable
• Facilite l'installation dans les faux-plafonds grâce à sa géométrie rectangulaire compacte
• Autorise un réglage et un contrôle aisés sur site en association avec les régulateurs d'ambiance et les sondes de CO2
Conception
• Corps du régulateur réalisé en acier galvanisé pour une bonne résistance mécanique et à la corrosion
• Lames de régulation en aluminium avec montage multilame pour une modulation progressive du débit
• Tunnel de mesure en acier galvanisé équipé d'orifices de prise de pression pour la croix de mesure
• Servomoteur Belimo alimenté en 24 V AC/DC assurant la manœuvre des lames de régulation
• Possibilité de version isolée avec épaisseur d'isolant de 30 mm ou 60 mm selon la configuration
Caractéristiques techniques
• Plage de débits : 302 à 18 180 m3/h
• Plage de vitesses d'air : 2 à 10 m/s
• Plage de pression d'utilisation : 50 à 1 000 Pa
• Précision de régulation : +/- 10 %
• Température de fonctionnement : 0 à 50 °C
• Gamme dimensionnelle largeur : 200 à 1 000 mm
• Gamme dimensionnelle hauteur : 105 à 505 mm
• Tension d'alimentation servomoteur : 24 V AC/DC
• Consommation électrique servomoteur en service : 2 à 13 W
• Consommation pour dimensionnement servomoteur : 3,5 à 23 VA
• Couple de servomoteur : 4 à 10 Nm
• Temps de course standard servomoteur : 150 s
• Temps de course version rapide servomoteur : 2,5 à 4 s
• Poids d'un régulateur non isolé : 6,3 à 27,9 kg
• Poids d'un régulateur isolé : 9,45 à 39,94 kg
