Présentation

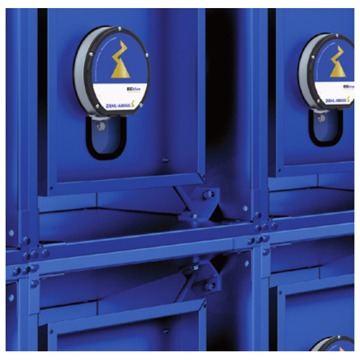

• Le système modulaire de ventilation Ziehl-Abegg ZAcube est conçu pour la configuration rapide de ventilateurs haute efficacité dans les installations modernes de traitement d'air
• Équipé d'un concept Premium Optimizer, il améliore sensiblement le rendement aéraulique tout en réduisant les nuisances acoustiques
• Ce modèle permet de combiner différents modules de ventilateurs afin d'adapter précisément le débit d'air et la pression aux besoins de l'installation
• Sa conception compacte facilite l'intégration dans les centrales de traitement d'air de classe énergétique élevée et dans les gaines techniques aux dimensions standardisées
• Le système ZAcube offre une mise en œuvre simple et flexible, réduisant les temps d'installation et les coûts d'exploitation des systèmes de ventilation
Applications
• Ventilation d'extraction et d'insufflation dans centrales de traitement d'air tertiaires
• Renouvellement d'air dans bâtiments industriels avec exigences élevées d'efficacité énergétique
• Modernisation de centrales de traitement d'air existantes par remplacement de groupes ventilateurs
• Ventilation de grands volumes dans centres commerciaux et plateformes logistiques
• Systèmes de ventilation pour salles techniques et locaux de production sensibles au bruit
Avantages
• Le concept Premium Optimizer augmente le débit d'air disponible pour une même consommation électrique
• La réduction du niveau sonore améliore le confort acoustique des installations de ventilation
• La modularité du système simplifie la configuration de multiples combinaisons de ventilateurs
• La compatibilité avec des dimensions normalisées réduit les travaux d'adaptation sur site
• Les coûts d'installation et de maintenance sont diminués grâce à une accessibilité facilitée
Conception
• Modules ventilateurs montés en cadre pour une configuration en batterie
• Optimisation aéraulique de la sortie d'air pour limiter les pertes de charge
• Intégration possible de caissons de raccordement pour gaines rectangulaires ou circulaires
• Structure prévue pour un montage rapide avec points de fixation standardisés
• Conception orientée vers une haute efficacité énergétique et une acoustique réduite
Caractéristiques techniques
• Plage de débit d'air : 1000 à 60000 m3/h
• Plage de pression disponible : 200 à 800 Pa
• Rendement global du système : jusqu'à 80 %
• Niveau de pression acoustique : à partir de 45 dB(A)
• Tension d'alimentation : 230 à 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de modules ventilateurs configurables : 1 à 8 unités
• Température d'air en fonctionnement : -20 à 40°C
• Durée de vie nominale des ventilateurs : 40000 h
• Indice de protection électrique : IP54
• Classe d'efficacité énergétique des ventilateurs : IE3
• Épaisseur typique du châssis : 2 mm
• Plage de vitesse de rotation : 500 à 3000 tr/min
• Longueur typique d'un module : 600 mm
• Largeur typique d'un module : 600 mm
