Présentation

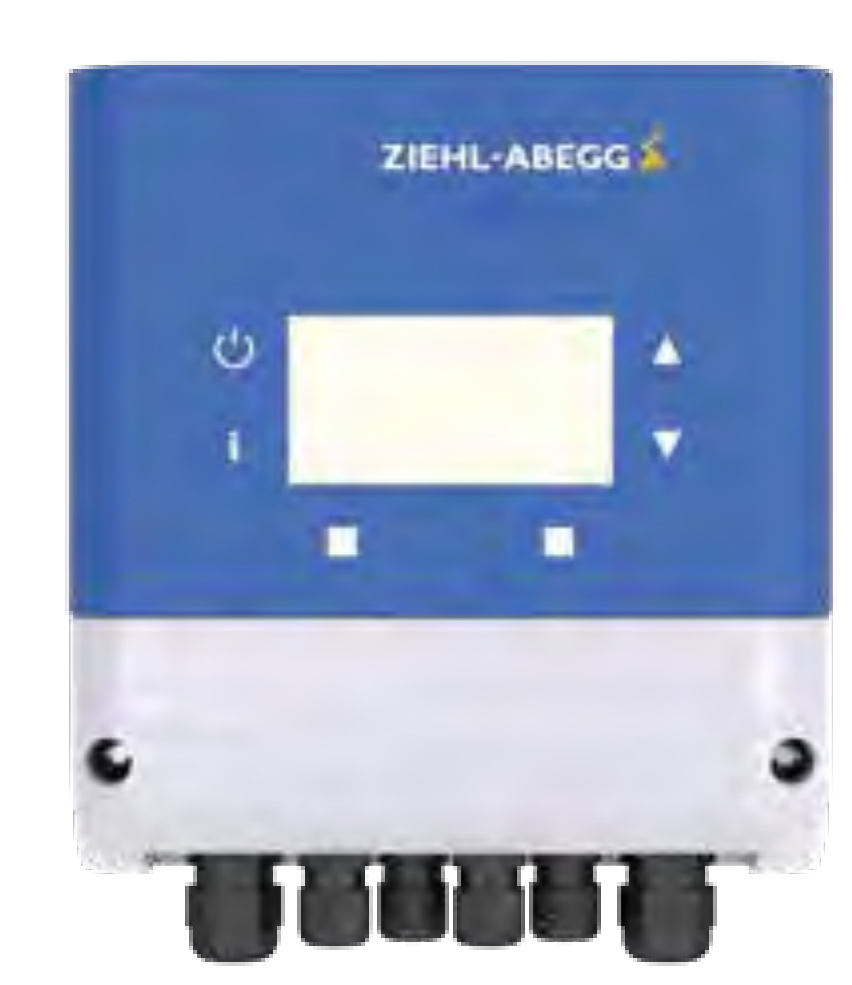

• Le module de contrôle universel Ziehl-Abegg UNIcon CXE/CXG CPG CTG est conçu pour la régulation de ventilateurs EC et de variateurs de fréquence dans les installations de ventilation et de traitement d'air
• Il compare les valeurs mesurées par les capteurs de pression, de débit d'air ou de température avec le point de consigne afin de générer un signal de sortie 0-10 V adapté
• Équipé de circuits de régulation séparés, d'une horloge temps réel et de fonctions de minuterie, ce module permet une automatisation avancée des systèmes aérauliques
• Ce modèle intègre des interfaces de communication RS485 avec fonction MODBUS Master ou Slave pour l'intégration dans des systèmes de gestion technique du bâtiment
• Sa conception modulaire avec différentes versions de modules de pression CPG et de température CTG offre une adaptation précise aux exigences de chaque installation
Applications
• Régulation de vitesse de ventilateurs EC dans les systèmes de ventilation générale
• Contrôle de la pression différentielle et du débit d'air dans les réseaux de ventilation
• Gestion de la température d'air soufflé ou repris dans les centrales de traitement d'air
• Pilotage de variateurs de fréquence pour moteurs de ventilateurs centrifuges
• Intégration de la régulation aéraulique dans des réseaux MODBUS ou BACnet
Avantages
• Régulation précise grâce à la comparaison continue entre valeur mesurée et point de consigne avec sortie 0-10 V
• Grande flexibilité d'utilisation avec plusieurs entrées analogiques et numériques configurables pour différents capteurs
• Compatibilité native avec les ventilateurs ECblue et les variateurs de fréquence Ziehl-Abegg via MODBUS RTU
• Mise en service simplifiée par des modes de fonctionnement préréglés pour ventilation, climatisation et réfrigération
• Surveillance facilitée par un affichage intégré en texte clair avec sélection de différentes langues et unités
Conception
• Deux circuits de régulation séparés intégrés dans le module universel pour gérer plusieurs boucles de contrôle
• Entrées analogiques E1 et E2 paramétrables en signaux 0-10 V, 0-20 mA ou 4-20 mA selon le type de capteur
• Deux sorties analogiques A1 et A2 programmables pour la commande de ventilateurs EC ou de variateurs de fréquence
• Interfaces RS485 doubles permettant à la fois la fonction MODBUS Master pour les appareils de terrain et la fonction MODBUS Slave vers une supervision
• Boîtiers en protection IP54 ou IP00 selon les versions, avec affichage et clavier à 3 boutons pour la programmation locale
Caractéristiques techniques
• Alimentation module CXE/AV : 1~ 100-240 V 50/60 Hz
• Alimentation module CXG-24AV : 24 V DC 70 mA
• Alimentation module CPG-200AV : 10-24 V DC
• Alimentation module CTG-150AV : 10-24 V DC
• Puissance dissipée module CXE/AV : 10 W
• Puissance dissipée module CXG-24AV : 10 W
• Courant de ligne max module CXE/AV : 10 A
• Plage de mesure pression CPG-200AV : 0-200 Pa
• Plage de mesure pression CPG-1000AV : 0-1000 Pa
• Plage de mesure pression CPG-6000AV : 0-6000 Pa
• Plage de mesure débit d'air : 0-65000 m3/h
• Plage de température de service CPG : -10 à 60 °C
• Plage de mesure température CTG : -50 à 150 °C
• Température ambiante max modules CXE/CXG : 55 °C
• Degré de protection boîtiers principaux : IP54
