Présentation

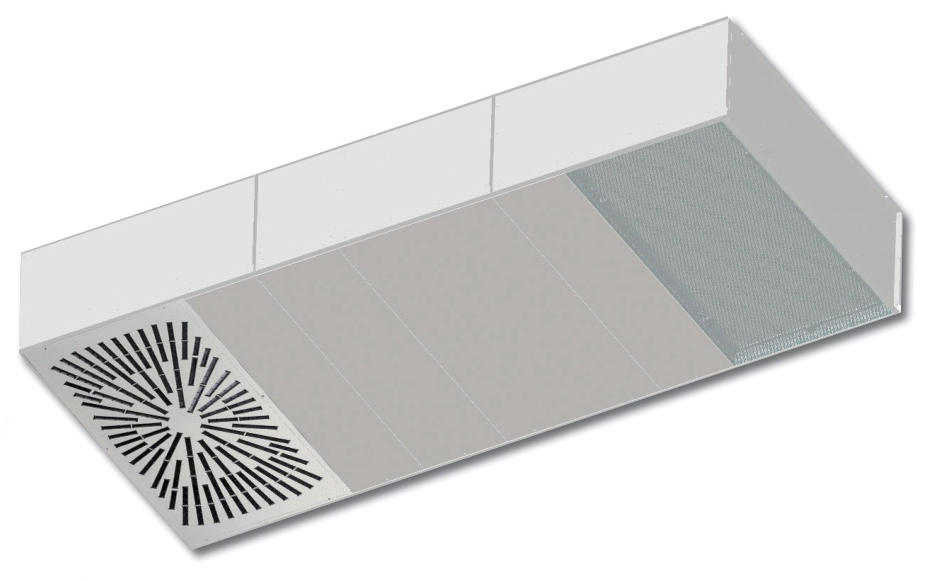

• Le caisson porte-filtre THE France Air COMPACLEAN est conçu pour le traitement d'air en zones hospitalières à risque 2 et 3 à flux non unidirectionnel
• Il intègre un recyclage d'air contrôlé permettant de réduire le débit d'air neuf tout en respectant la norme NF S90-351
• Ce modèle monobloc associe un filtre de reprise M6 ou F7 et un filtre très haute efficacité H14 au soufflage
• Sa conception compacte en versions HD et SLIM facilite l'intégration en rénovation dans les chambres, circulations et salles de réveil
• Le moto-ventilateur ECM intégré assure le mélange air neuf et air repris avec un débit constant quelles que soient les pertes de charge des filtres
Applications
• Traitement d'air des chambres à risque 2 ou 3 dans les établissements de santé
• Ventilation et recyclage d'air en salles de réveil, SSPI, SAUV et couloirs de blocs opératoires
• Mise à niveau hygiénique des installations existantes dans le cadre de projets de rénovation HQE
• Création de zones propres à classe d'empoussièrement ISO 7 ou ISO 8 selon NF EN ISO 14644-1
• Confinement et filtration THE des zones sensibles nécessitant une maîtrise de la contamination aéroportée
Avantages
• Assure une réponse globale aux exigences de la norme NF S90-351 et aux critères des bâtiments haute qualité environnementale
• Fonctionne en module plug and play avec simple raccordement sur l'air neuf, ce qui simplifie fortement l'installation
• Réduit le débit d'air neuf nécessaire grâce à un recyclage possible jusqu'à 70 % du débit soufflé
• Limite les niveaux acoustiques grâce à une isolation phonique spécifique et à un ventilateur ECM à basse consommation d'énergie
• Diminue les longueurs de réseaux de gaines et les surfaces de locaux techniques grâce à une conception compacte et monobloc
Conception
• Unité monobloc en acier peint RAL 9010 avec traitement acoustique par panneaux spécifiques
• Moto-ventilateur ECM de type Lemmens DS12-5 d'une puissance de 960 W pour le recyclage d'air
• Filtre de soufflage THE H14 de la gamme FR EFI avec média en papier microfibre de verre en mini-plis et cadre en aluminium anodisé
• Filtre de reprise compact type FR MPC d'efficacité M6 ou F7 selon EN 779 : 2012 avec grille de protection en métal déployé
• Joint polyuréthane coulé en continu sur le cadre aluminium assurant l'étanchéité lors du serrage mécanique du filtre sur le châssis autoportant
Caractéristiques techniques
• Largeur version HD : 1330 mm
• Largeur version SLIM : 720 mm
• Longueur versions en ligne : 3000 mm
• Hauteur caisson : 500 mm
• Diamètre piquage air neuf : 200 mm
• Poids CompaClean HD en ligne : 220 kg
• Poids CompaClean SLIM en ligne : 120 kg
• Poids CompaClean HD angle droit : 260 kg
• Poids CompaClean SLIM angle droit : 130 kg
• Taux de recyclage max : 70 %
• Débit de soufflage exemple sélection : 750 m3/h
• Débit d'air neuf minimal recommandé : 6 vol/h
• Perte de charge finale recommandée filtres : 600 Pa
• Puissance moto-ventilateur ECM : 960 W
• Courant moto-ventilateur ECM : 5.6 A
