Présentation

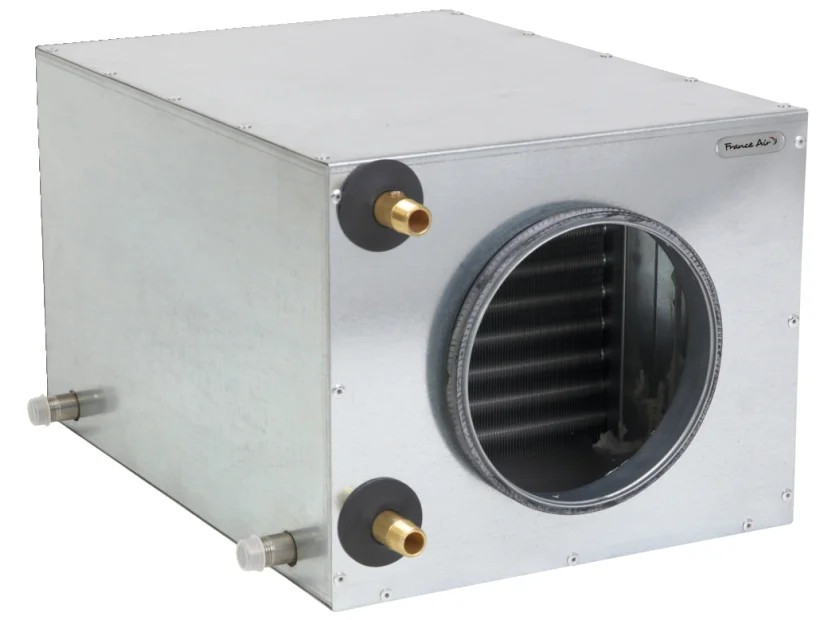

• La batterie eau glacée circulaire isolée France Air SYSTAIR EF ISOLÉE est conçue pour le traitement terminal d'air en gaine ou sur plénum
• Équipée d'une batterie eau froide à ailettes en aluminium et tubulures en cuivre, elle assure une puissance frigorifique de 2 à 53 kW selon la taille
• Ce modèle propose des diamètres de raccordement circulaires de 100 à 630 mm pour une intégration directe sur les réseaux de gaines
• Sa conception isolée avec laine de roche limite les pertes thermiques et garantit de bonnes performances énergétiques
• Le système intègre un bac à condensat en inox et des raccords de condensats en inox pour une évacuation fiable de l'eau de condensation
Applications
• Batterie eau froide terminale montée en gaine circulaire pour le rafraîchissement d'air
• Installation sur plénum comme accessoire terminal de centrale de traitement d'air
• Montage comme accessoire d'appareil de ventilation pour applications de climatisation
• Utilisation possible en chaud en mode change over pour chauffage d'appoint
• Traitement d'air dans les installations intérieures de chauffage, eau chaude sanitaire et climatisation
Avantages
• Adaptée aux applications terminales grâce à une gamme couvrant 11 tailles de 100 à 630 mm
• Raccords de condensats et bac à condensat en inox offrant une excellente résistance à la corrosion
• Raccordements sur gaines équipés de joints à lèvres en caoutchouc assurant une étanchéité optimale
• Isolation en laine de roche limitant les déperditions thermiques et les risques de condensation extérieure
• Compatibilité avec une large plage de températures d'eau et d'air pour un usage polyvalent en climatisation
Conception
• Virole circulaire en acier galvanisé assurant la rigidité mécanique de l'ensemble
• Enveloppe en acier avec isolation en laine de roche de 10 à 20 mm selon le diamètre
• Batterie eau froide à 6 rangs avec ailettes en aluminium, tubulures en cuivre et collecteur en acier
• Bac à condensat type plan incliné en inox 304 avec évacuation gravitaire des condensats
• Raccords de condensats en inox et raccords hydrauliques filetés de 1/2 pouce à 1 pouce selon la taille
Caractéristiques techniques
• Diamètre de raccordement d'air : 100-630 mm
• Puissance frigorifique : 2-39,58 kW
• Débit d'air : 230-4400 m3/h
• Perte de charge sur l'air : 103-151 Pa
• Débit d'eau : 344-6793 l/h
• Perte de charge sur l'eau : 31-83,9 kPa
• Épaisseur d'isolant : 10-20 mm
• Température maximum d'eau : 90°C à 1 bar
• Température maximum d'eau renforcée : 110°C à 16 bar
• Température minimum d'eau : 5°C
• Température maximum d'air : 180°C
• Température minimum d'air : -50°C
• Volume interne de batterie : 0,43-9,2 l
• Poids selon taille : 14-67 kg
• Régime d'eau frigorifique standard : +7/+12°C
