Présentation

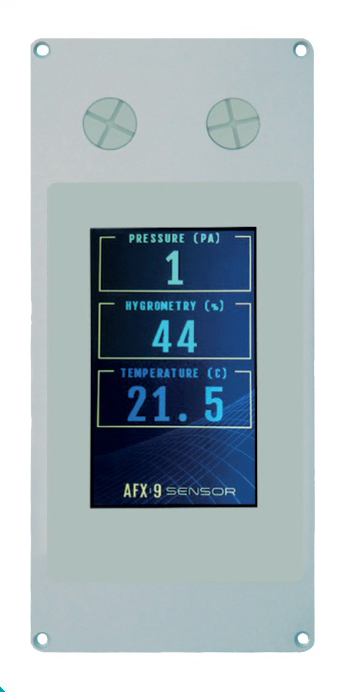

• Le système de régulation France Air CLEANSENSE est conçu pour la gestion des pressions, de la température et de l'humidité relative dans les salles sensibles
• Il centralise dans un seul boitier les fonctions de captage, d'affichage et de régulation des paramètres de salle
• Équipé d'un écran tactile couleur de 4,3 pouces, il offre une excellente lisibilité des informations jusqu'à 8 m
• Sa conception monobloc encastrable en aluminium anodisé garantit une intégration esthétique et une grande résistance au nettoyage
• Le système intègre de nombreuses entrées et sorties analogiques et contacts secs ainsi qu'une interface ModBus pour la communication avec la régulation centralisée
Applications
• Gestion des surpressions et dépressions dans les laboratoires d'analyse et de recherche
• Régulation des conditions de pression, température et humidité dans les salles propres
• Maintien de la surpression et gestion des modes Veille et Marche dans les salles d'opération hospitalières
• Pilotage de boites à débit variable, de variateurs de fréquence et de moto-ventilateurs pour le maintien de pression dans les salles
• Supervision et régulation des cascades de pression dans les installations multi-salles
Avantages
• Solution multifonction combinant capteur, afficheur et régulateur dans un seul appareil compact
• Interface utilisateur simple avec écran tactile couleur paramétrable assurant une lisibilité à distance jusqu'à 8 m
• Boitier en aluminium anodisé ou inox 316L en option, adapté aux environnements soumis à des nettoyages fréquents
• Large capacité de mesure grâce aux capteurs intégrés de pression, de température et d'hygrométrie et aux capteurs externes
• Communication ModBus intégrée permettant une configuration et une supervision à distance via la gestion technique centralisée
Conception
• Boitier monobloc encastrable en aluminium anodisé avec face avant étanche de niveau IP55
• Écran tactile couleur de 4,3 pouces en façade avec affichage en temps réel de 1 à 9 mesures simultanées
• Quatre prises de pression, deux en face avant et deux en face arrière, pour le raccordement des tubes de pression et l'étalonnage
• Trois borniers arrière distincts pour l'alimentation, les entrées analogiques externes, les sorties analogiques et les contacts secs
• Logiciel de configuration fourni, préparamétré en usine, permettant le paramétrage et le reparamétrage via le bus ModBus
Caractéristiques techniques
• Alimentation électrique : 24 V DC +/- 10 %
• Consommation maximum : 250 mA
• Gamme de température de fonctionnement électronique : -10 à 70°C
• Nombre de capteurs externes en tension : 3 entrées
• Nombre de capteurs externes en courant : 3 entrées
• Nombre d'entrées contact sec : 2 entrées
• Nombre de sorties analogiques standard : 3 sorties 0-10 V
• Nombre de sorties analogiques UNIT+ bloc opératoire : 1 sortie 0-10 V dédiée
• Nombre de sorties contact sec standard : 3 sorties
• Nombre de sorties contact sec UNIT+ bloc opératoire : 1 sortie dédiée
• Niveau sonore du buzzer d'alarme : 85 dB
• Plage de mesure du capteur de pression interne : -156 à +156 Pa
• Surpression admissible du capteur de pression : 7 kPa
• Pression d'éclatement du capteur de pression : 20 kPa
• Plage de mesure température interne : -45 à 130°C
• Plage de mesure humidité relative interne : 0 à 100 %
• Précision de mesure température : +/- 0,2°C
• Précision de mesure humidité relative : +/- 2 %
• Résolution de mesure température : 0,01°C
• Résolution de mesure humidité relative : 0,01 %
• Indice de protection de la façade : IP55
• Poids du boitier : 345 g
• Plage de vitesse de communication ModBus RTU : 9600 à 57600 bauds
