Présentation

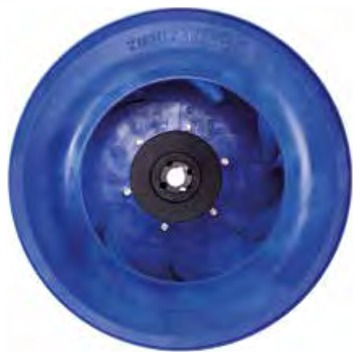

• La roue de ventilateur Ziehl-Abegg RH Cpro est conçue pour l'aéraulique industrielle et la ventilation de systèmes motorisés
• Équipée d'un moyeu à bague de serrage ou d'un moyeu fixe, elle permet un montage fiable sur différents arbres moteurs
• Ce modèle couvre une large plage de diamètres afin de s'adapter à plusieurs classes de moteurs et de débits d'air
• Sa conception optimise le transfert d'énergie entre le moteur et le flux d'air tout en assurant une fixation sécurisée
• Le système de traitement de surface des moyeux améliore la tenue à la corrosion et la durabilité en environnement exigeant
Applications
• Ventilation d'extraction ou de soufflage dans caissons et centrales de traitement d'air
• Renouvellement d'air dans installations industrielles et tertiaires
• Intégration dans groupes de ventilation et unités de toit équipés de moteurs électriques
• Remplacement de roues de ventilateur sur installations d'aéraulique existantes
• Ventilation de machines et d'équipements nécessitant une roue hélicoïde avec moyeu normalisé
Avantages
• Fixation par moyeu à bague de serrage assurant un montage rapide et sûr sur l'arbre moteur
• Large choix de diamètres de roue pour adapter précisément le ventilateur aux besoins de débit d'air
• Traitement de surface par phosphatation et peinture offrant une bonne résistance à la corrosion
• Compatibilité des alésages avec plusieurs classes de moteurs pour simplifier la sélection
• Conception normalisée permettant le remplacement ou la standardisation des composants de ventilation
Conception
• Roue hélicoïde de type RH Cpro avec moyeu boulonné
• Version avec moyeu à bague de serrage pour arbres cylindriques
• Version avec moyeu fixe en aluminium à diamètre intérieur défini
• Moyeux protégés par revêtement phosphate et peinture selon la taille
• Perçages de fixation répartis en 6, 8 ou 12 trous suivant le diamètre de la roue
Caractéristiques techniques
• Diamètre roue min : 277 mm
• Diamètre roue max : 721 mm
• Largeur de roue min : 76 mm
• Largeur de roue max : 187 mm
• Diamètre d'alésage min : 19 mm
• Diamètre d'alésage max : 42 mm
• Nombre de perçages de fixation : 6 unités
• Nombre de perçages de fixation max : 12 unités
• Angle de répartition des perçages : 60 degrés
• Angle de répartition des perçages alternatif : 45 degrés
• Épaisseur d'anneau de fixation min : 2.5 mm
• Épaisseur d'anneau de fixation max : 6.5 mm
• Longueur de moyeu min : 164 mm
• Longueur de moyeu max : 407 mm
• Diamètre extérieur de moyeu max : 640 mm
