Présentation

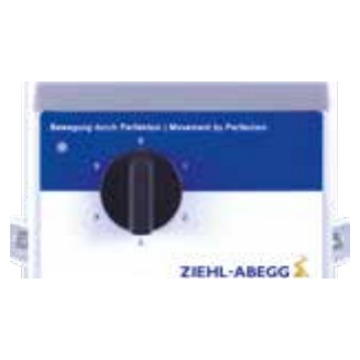

• Le régulateur de vitesse Ziehl-Abegg R-ET est conçu pour le pilotage de moteurs monophasés à 5 vitesses, notamment dans les installations de ventilation et d'extraction d'air
• Équipé d'un transformateur de puissance et d'un commutateur à 5 positions, il permet un réglage manuel simple et précis de la vitesse du ventilateur
• Ce modèle intègre des fonctions supplémentaires de commande et de sécurité pour les moteurs avec thermostats intégrés
• Sa conception robuste avec indice de protection jusqu'à IP54 autorise une installation dans des environnements techniques exigeants
• Le système accepte une température ambiante jusqu'à 40°C et assure une dissipation thermique maîtrisée pour un fonctionnement fiable
Applications
• Régulation de la vitesse des ventilateurs monophasés dans les installations de ventilation d'extraction
• Commande de moteurs de ventilateurs pour la ventilation de bâtiments tertiaires et industriels
• Pilotage de ventilateurs dans les centrales de traitement d'air et caissons de ventilation
• Réglage de la vitesse de ventilation dans les locaux techniques et locaux commerciaux
• Adaptation du débit d'air dans les systèmes de ventilation à plusieurs vitesses
Avantages
• Régulation par transformateur assurant une variation de vitesse fiable et silencieuse
• Commutateur à 5 positions offrant un choix précis de vitesses de fonctionnement
• Compatibilité avec les moteurs équipés de thermostats intégrés pour une protection renforcée
• Large plage de courants nominaux jusqu'à 14 A couvrant de nombreuses puissances de ventilateurs
• Boîtier avec indice de protection jusqu'à IP54 permettant le montage en ambiance poussiéreuse
Conception
• Alimentation monophasée 230 V 50-60 Hz adaptée aux installations courantes
• Transformateur intégré dimensionné pour une dissipation thermique jusqu'à 110 W selon la version
• Bornier de raccordement avec bornes spécifiques pour le moteur et les thermostats intégrés
• Interrupteur à positions multiples en façade pour la sélection des 5 vitesses
• Enveloppe métallique compacte avec différentes hauteurs et profondeurs suivant le calibre de courant
Caractéristiques techniques
• Tension d'alimentation : 230 V
• Fréquence d'alimentation : 50-60 Hz
• Courant nominal minimum : 2 A
• Courant nominal maximum : 14 A
• Température nominale de service : 40 °C
• Température ambiante maximale : 40 °C
• Puissance de dissipation thermique minimale : 25 W
• Puissance de dissipation thermique maximale : 110 W
• Indice de protection versions compactes : IP54
• Indice de protection version 12 A : IP21
• Fusible de ligne maximal pour petites versions : 16 A
• Fusible de ligne maximal pour grandes versions : 20 A
• Poids minimum : 2.10 kg
• Poids maximum : 12.50 kg
• Dimensions boîtier compact : 166 x 230 x 118 mm
