Interrupteur-sectionneur de puissance IP65
Vim INTZ

Présentation
• L'interrupteur-sectionneur Vim INTZ assure la commande de puissance et la fonction marche arrêt avec un indice de protection IP65 pour les installations électriques industrielles
• Équipée de contacts auxiliaires secs de position à ouverture et à fermeture, cette unité permet le contrôle et le renvoi d information vers les systèmes de relayage ou d asservissement
• Ce modèle est disponible en versions 3 pôles pour moteurs 1 vitesse et 6 pôles pour moteurs 2 vitesses, couvrant une large plage de calibres de 15,4A à 630A
• Sa conception cadenassable en 3 points renforce la sécurité des opérations de coupure et d arrêt d urgence sous tension dans les environnements exigeants
• Le boîtier avec poignée de manoeuvre rouge se décline en versions polycarbonate ou métallique peint, facilitant l intégration dans tout système de commande de ventilateur ou de moteur

Applications
• Commande de proximité de ventilateurs en environnements industriels et tertiaires
• Coupure de puissance pour moteurs asservis en 1 ou 2 vitesses
• Mise en sécurité et arrêt d urgence sous tension sur lignes de ventilation
• Renvoi de position vers coffrets de relayage et systèmes de contrôle
• Installation extérieure ou intérieure nécessitant un indice de protection IP65

Avantages
• Sécurité renforcée grâce au cadenassage 3 points et à la fonction d arrêt d urgence sous tension
• Flexibilité d utilisation avec 12 modèles 3 pôles et 12 modèles 6 pôles couvrant de 15,4A à 630A
• Installation simplifiée par la présence de pré-découpes pour presse-étoupes sur les calibres 15,4A à 81A
• Adaptation aisée aux applications de pompage ou de ventilation via les contacts auxiliaires secs de position
• Résistance accrue aux conditions extérieures avec un boîtier IP65 en polycarbonate ou métallique peint

Conception

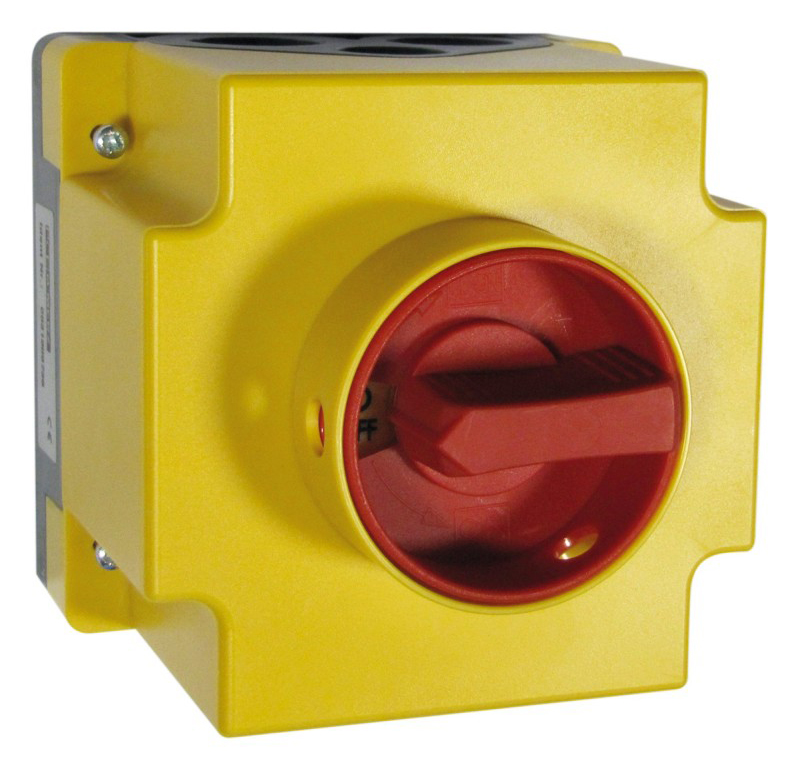

• Boîtier en polycarbonate pour les calibres 15,4A à 250A avec embase et couvercle gris RAL 7012 ou couvercle jaune selon versions
• Enveloppe métallique peinte gris RAL7035 pour les calibres de puissance les plus élevés jusqu'à 630A
• Poignée de manoeuvre rouge en façade pour visualisation immédiate de la position marche arrêt
• Contacts auxiliaires secs de position 1 à ouverture et 1 à fermeture pour asservissements et renvois d information
• Pré-découpes intégrées pour presse-étoupes sur les versions 15,4A à 81A facilitant le raccordement des câbles

Caractéristiques techniques
• Nombre de pôles : 3 ou 6 pôles selon version 1 vitesse ou 2 vitesses
• Calibres disponibles : 15,4A à 630A
• Tension d utilisation : monophasé 230V ou triphasé 230-400V 50-60Hz
• Fonctions auxiliaires : 1 contact à ouverture et 1 contact à fermeture secs
• Boîtier : polycarbonate ou métallique peint selon calibre
• Indice de protection : IP65
• Cadenassage : 3 points en façade
• Environnement d utilisation : -25 à 50 C
• Fixation : kit de fixation mural fourni pour calibres 160A à 630A
• Passage de câbles : presse-étoupes et plaque passe-câble selon tailles
• Application : commande et arrêt d urgence de ventilateurs et moteurs
• Matériaux : polycarbonate, acier peint, composants électriques haute tenue
