Présentation

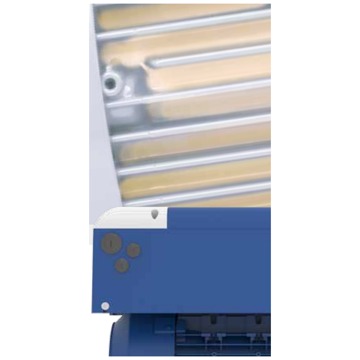

• Le moteur électrique Ziehl-Abegg PMblue est conçu pour la ventilation et le conditionnement d'air avec un rendement très élevé
• Équipé d'un rotor interne à aimants permanents, il atteint la classe de rendement IE4 Super Premium Efficiency
• Ce modèle s'intègre directement en remplacement des moteurs normalisés IEC grâce à des dimensions identiques
• Sa conception permet un fonctionnement silencieux, sans vibrations et adaptée aux vitesses de rotation élevées jusqu'à 5000 tours par minute
• Le système fonctionne en combinaison optimale avec le variateur électronique PMIcontrol pour une mise en service simple et rapide
Applications
• Ventilation d'extraction et d'introduction d'air dans les bâtiments tertiaires et industriels
• Groupes de ventilation et centrales de traitement d'air pour climatisation
• Ventilateurs centrifuges à haute performance équipés de roues Cpro, C et ZAbluefin
Avantages
• Rendement très élevé même à basse vitesse de rotation et en charge partielle
• Interchangeabilité directe avec les moteurs standard IEC existants pour la rénovation
• Réduction importante des coûts d'énergie jusqu'à 40 % par rapport aux moteurs IE2
• Fonctionnement à faible niveau sonore et quasiment sans vibrations
• Amortissement de l'investissement en moins de 2 ans pour un fonctionnement de 6000 heures par an
Conception
• Rotor interne à aimants permanents pour la réduction des pertes par effet Joule
• Plage de puissances nominales de 5,5 kW à 22,0 kW pour différentes tailles de moteurs
• Gamme de tailles mécaniques 90, 112, 132 et 160 selon les normes IEC
• Association optimisée avec le variateur PMIcontrol pour un pilotage électronique dédié
• Conception compatible avec les roues Cpro, C et ZAbluefin pour un rendement aéraulique élevé
Caractéristiques techniques
• Classe de rendement énergétique : IE4
• Plage de puissance nominale : 5,5 à 22,0 kW
• Nombre de pôles : 4 pôles
• Vitesse de rotation max : 5000 tours/min
• Différence de rendement IE2/IE4 : 7,5 %
• Réduction potentielle des coûts d'énergie : 40 %
• Pertes moteur IE2 5,5 kW : 0,77 kW
• Gain de pertes avec IE4 5,5 kW : 0,30 kW
• Efficacité énergétique améliorée : 4,4 %
• Potentiel d'économie globale d'énergie sur installation : 8 %
• Part de l'énergie dans le coût total sur 10 ans : 90 %
• Temps d'amortissement typique : 2 années
• Puissance d'entrée moteur IE2 5,5 kW : 6,27 kW
• Volume annuel de puissance motrice vendue : 160000 MWh/an
• Réduction potentielle des émissions de CO2 : 20000 tonnes/an
