Présentation

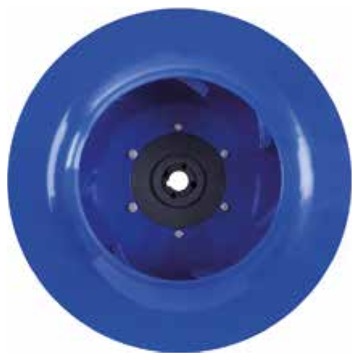

• La roue de ventilateur Ziehl-Abegg RH C est conçue pour l'entraînement direct sur moteur dans des applications de ventilation industrielle
• Elle est équipée d'un moyeu boulonné, disponible en version à moyeu amovible avec douille de serrage ou en moyeu fixe avec alésage interne
• Ce modèle couvre une large plage de diamètres de roue permettant d'adapter précisément le ventilateur aux caractéristiques du réseau aéraulique
• Sa conception robuste et équilibrée garantit un fonctionnement fiable et une bonne stabilité mécanique à grande vitesse de rotation
• Le système de protection de surface du moyeu assure une bonne résistance à la corrosion en fonction de la classe de construction sélectionnée
Applications
• Ventilation d'extraction dans les installations industrielles et tertiaires
• Intégration dans des caissons ou centrales de traitement d'air pour le déplacement d'air
• Remplacement ou fabrication de ventilateurs centrifuges à entraînement direct
Avantages
• Large gamme de diamètres de roue pour un dimensionnement précis des installations de ventilation
• Compatibilité avec plusieurs classifications de moteurs grâce aux différents diamètres d'alésage
• Protection de surface adaptée avec revêtement phosphate et peinture ou moyeu en aluminium ou fonte grise huilée
• Fixation par moyeu boulonné et perçages uniformément répartis pour un montage sécurisé sur l'arbre moteur
Conception
• Moyeu boulonné avec douille de serrage pour la version à moyeu amovible
• Moyeu fixe avec alésage interne pour l'adaptation directe sur l'arbre moteur
• Protection de surface par traitement phosphate pour les exécutions SM12 à SM20
• Protection de surface par traitement phosphate et peinture RAL 7011 pour les exécutions SM25 à SM35
• Construction de moyeu en aluminium brut pour les versions NA02 à NA04 et en fonte grise huilée pour les versions NS06 à NS08
Caractéristiques techniques
• Diamètre de roue minimum : 253 mm
• Diamètre de roue maximum : 1287 mm
• Diamètre d'alésage minimum : 14 mm
• Diamètre d'alésage maximum : 80 mm
• Largeur de roue B2 minimum : 62 mm
• Largeur de roue B2 maximum : 390 mm
• Épaisseur de moyeu H minimum : 42 mm
• Épaisseur de moyeu H maximum : 390 mm
• Nombre d'alésages de fixation minimum : 6 unités
• Nombre d'alésages de fixation maximum : 16 unités
• Angle de répartition des perçages : 22.5 °
• Distance axiale DL minimum : 145 mm
• Distance axiale DL maximum : 725 mm
• Diamètre nominal DN minimum : 257 mm
• Diamètre nominal DN maximum : 1287 mm
