Présentation

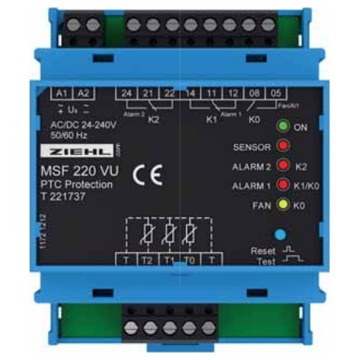

• Le relais électronique Ziehl-Abegg MSF220VU est conçu pour la surveillance de température des transformateurs secs équipés de sondes PTC
• Il permet le contrôle intelligent des ventilateurs en fonction de la charge thermique du transformateur afin d'optimiser le refroidissement
• Ce modèle intègre deux seuils d'alarme distincts pour l'alerte anticipée et la protection thermique renforcée de l'installation
• Sa conception prévoit une surveillance permanente des sondes pour détecter les courts-circuits et les coupures de capteurs
• Le système est prévu pour un montage simple sur rail symétrique ou par vis dans les tableaux électriques industriels
Applications
• Surveillance de température sur transformateurs secs équipés de sondes PTC thermistances
• Commande automatique de ventilateurs de refroidissement pour transformateurs de puissance
• Protection thermique avancée d'installations électriques industrielles avec transformateurs
• Intégration dans armoires de commande pour sécurisation des postes de transformation
• Modernisation de systèmes de refroidissement existants avec régulation électronique intelligente
Avantages
• Régulation intelligente du ventilateur permettant un temps de fonctionnement prolongé en fonction de la charge réelle du transformateur
• Réduction des déclenchements intempestifs grâce à la surveillance des sondes PTC contre les courts-circuits et les coupures
• Souplesse d'alimentation avec une large plage de tension alternative ou continue de 24 à 240 V
• Signalisation claire par diodes électroluminescentes de l'alimentation, des défauts de capteurs, des alarmes et de l'état du ventilateur
• Mise à l'essai facilitée des sorties grâce à un bouton de test intégré sur la face avant de l'appareil
Conception
• Alimentation universelle de 24 à 240 V en courant alternatif ou courant continu pour une compatibilité maximale avec les installations
• Trois circuits de sondes PTC indépendants permettant la surveillance de plusieurs enroulements de transformateur
• Relais de sortie à contact normalement ouvert dédié à la commande des ventilateurs de refroidissement
• Deux contacts inverseurs séparés pour les fonctions d'alarme de pré-avertissement et d'alarme principale sans impulsion fugitive
• Boîtier modulaire pour montage sur rail normalisé de 35 mm selon EN 60715 ou fixation par vis M4 dans les coffrets
Caractéristiques techniques
• Alimentation en tension : 24 à 240 V
• Fréquence d'alimentation : 50 à 60 Hz
• Nombre de circuits PTC surveillés : 3 circuits
• Nombre de sondes PTC par circuit : 1 à 6 sondes
• Résistance maximale des sondes PTC : 4000 ohms
• Nombre de relais de commande ventilateur : 1 contact normalement ouvert
• Nombre d'alarmes : 2 contacts inverseurs
• Largeur du boîtier : 90 mm
• Hauteur du boîtier : 70 mm
• Profondeur du boîtier : 58 mm
• Poids de l'appareil : 0.25 kg
• Indice de protection bornes : IP20
• Indice de protection boîtier : IP30
• Température ambiante minimale de fonctionnement : -20 °C
• Température ambiante maximale de fonctionnement : 55 °C
