Présentation

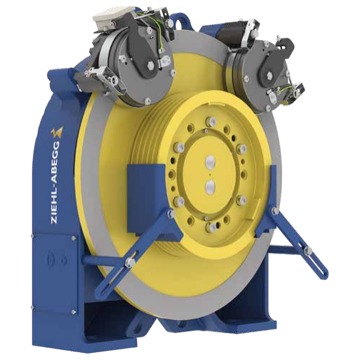

• La machine d'ascenseur synchrone Ziehl-Abegg SM700 est conçue pour l'entraînement gearless des ascenseurs sans réducteur selon la directive Ascenseurs 2014/33/UE
• Équipée d'un rotor externe et d'aimants permanents NdFeB, elle offre un couple nominal élevé pour des charges de cabine importantes
• Ce modèle se distingue par une faible profondeur d'installation de 336 mm maximum, adaptée au montage mural dans la gaine d'ascenseur
• Sa conception limite les émissions sonores à moins de 50 dB(A) et intègre une isolation de classe F avec surveillance de température
• Le système inclut un frein de sécurité certifié et des options d'encodeur absolu pour un contrôle précis de la position de cabine
Applications
• Entraînement d'ascenseurs électriques à traction sans réducteur dans les bâtiments résidentiels
• Modernisation d'installations d'ascenseurs existantes avec remplacement de machines à réducteur
• Installation d'ascenseurs de moyenne et haute charge dans les bâtiments tertiaires et hôtels
• Applications d'ascenseurs avec montage mural de la machine dans la gaine d'ascenseur
• Projets d'ascenseurs nécessitant un faible niveau sonore et une haute efficacité énergétique
Avantages
• Couple nominal jusqu'à 1150 Nm permettant de fortes charges utiles d'ascenseur
• Faible profondeur d'installation jusqu'à 336 mm pour une intégration facilitée dans la gaine
• Niveau de bruit inférieur à 50 dB(A) pour un confort acoustique élevé dans le bâtiment
• Frein de sécurité certifié pouvant participer à la protection contre la survitesse en montée et les mouvements involontaires de cabine
• Large plage de vitesses nominales de 60 à 240 m/min pour couvrir de nombreuses configurations d'ascenseurs
Conception
• Moteur synchrone à rotor externe avec aimants permanents NdFeB
• Frein de sécurité à circuits de freinage séparés conforme à la directive Ascenseurs 2014/33/UE
• Surveillance de température par thermistance PTC avec option sonde PT100
• Refroidissement par surface rayonnante sans ventilation forcée
• Encodeur absolu de type EnDat en standard avec options SSI ou SinCos
Caractéristiques techniques
• Couple nominal : 500 - 1150 Nm
• Charge axiale max : 3000 - 3600 kg
• Vitesse nominale : 60 - 240 m/min
• Puissance nominale : 3.0 - 20.0 kW
• Profondeur d'installation L1 : 306 - 366 mm
• Largeur LH : 838 - 888 mm
• Longueur L4 : 106 - 130 mm
• Longueur L6 : 250 - 306 mm
• Largeur totale LB : 710 - 850 mm
• Diamètre de poulie de traction D1 : 400 mm
• Longueur L3 : 60 - 130 mm
• Poids : 530 - 605 kg
• Charge utile exemple : 375 - 1500 kg
• Vitesse d'ascenseur exemple : 0.63 - 2.50 m/s
• Courant nominal exemple : 7.6 - 50.0 A
