Système de gestion incendie pour CTA
Vim PILOT CTA DAD

Présentation

• Le système de gestion incendie Vim PILOT CTA DAD pilote la sécurité des centrales de traitement d'air avec contrôle du ventilateur, des registres et des batteries de chauffe selon le règlement CH38 des ERP
• Équipée de composants conformes aux normes NF, cette solution supervise le pompage d'air, l aspiration et le refoulement en garantissant une coupure rapide en cas de détection de fumée
• Ce modèle associe un Détecteur Autonome Déclencheur DAD S5 T1, un détecteur de fumées OX-8, un boîtier de gaine BDG1 et un boîtier de réarmement BREA pour un système hydraulique et aéraulique entièrement sous contrôle
• Sa conception permet l arrêt sécurisé du ventilateur, la fermeture des registres métalliques motorisés et la coupure des alimentations électriques pour une meilleure étanchéité globale du système
• Le système coordonne l ensemble des équipements de contrôle incendie de la CTA, idéal pour la protection des locaux recevant du public ou réservés au sommeil

Applications

• Pilotage incendie des centrales de traitement d'air dans les ERP soumis à l article CH38
• Sécurisation des CTA de plus de 10000 m3/h avec arrêt ventilateur et fermeture de registres
• Protection des CTA desservant des locaux réservés au sommeil avec contrôle du refoulement d'air
• Commande et coupure des batteries de chauffe électriques en cas de détection de fumée
• Signalisation incendie vers l automate de régulation de la CTA grâce au contact sec CRT

Avantages

• Réduction des risques d incendie grâce à la détection de fumées et à l arrêt automatique du ventilateur
• Fiabilité accrue grâce au Détecteur Autonome Déclencheur conforme à la norme NF S 61961 et à la marque NF
• Maintenance simplifiée avec télécommande de test OX-8T pour le contrôle régulier des détecteurs
• Construction modulaire avec DAD, détecteur, boîtier de gaine et boîtier de réarmement pour une intégration aisée sur CTA existantes
• Compatibilité universelle via alimentation 230 V et commande 24 V permettant l interface avec de nombreux systèmes de régulation

Conception

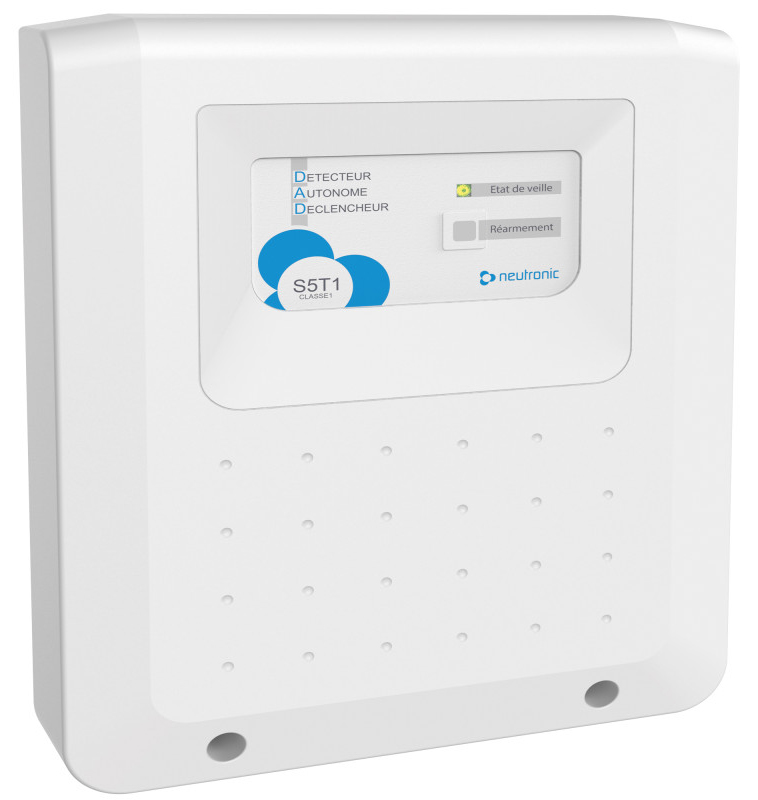

• Détecteur Autonome Déclencheur DAD S5 T1 secouru de classe 1 avec batterie au plomb 12 V 2.1 Ah pour 4 h d autonomie
• Contact sec CRT de commande permettant l arrêt ventilateur, la coupure de la batterie électrique ou l envoi d un signal incendie à l automate de régulation
• Boîtier DAD mural intérieur en ABS blanc RAL 9003 avec indice de protection IP41 et résistance au choc IK07
• Détecteur optique de fumées OX-8 logé dans un boîtier de gaine BDG1 IP55 avec tubes perforés traversant la gaine
• Boîtier de réarmement à distance BREA IP65 équipé d un bouton tournant à impulsion à clé pour réarmement sécurisé

Caractéristiques techniques

• Type : Système de gestion incendie pour CTA avec DAD, détecteur, boîtier de gaine et boîtier de réarmement
• Alimentation : 230 V 50-60 Hz (+10 %/-15 %) pour le DAD S5 T1
• Tension de commande : 24 V +/-10 % pour actionneurs et détecteurs
• Puissance en sortie : 3.5 W pour 4 h d autonomie
• Alimentation secondaire : Batterie au plomb 12 V 2.1 Ah
• Nombre de D.A.S. maximum : 4 dispositifs asservis de sécurité
• Contact sec CRT : 0.5 A 60 Vdc ou 1 A 30 Vdc
• Indice de protection DAD : IP41, résistance au choc IK07
• Indice de protection détecteur OX-8 : IP40
• Indice de protection boîtier de gaine BDG1 : IP55
• Indice de protection boîtier de réarmement BREA : IP65
• Température de fonctionnement DAD : -10 C à +55 C
• Température de stockage DAD : -20 C à +70 C
• HR fonctionnement : <95 % sans condensation
• Dimensions DAD S5 T1 : 228 x 181 x 38 mm
• Poids DAD S5 T1 : 1500 g
