Présentation

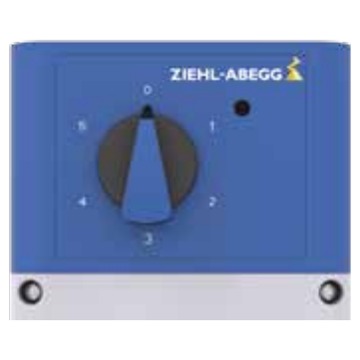

• Le potentiomètre Ziehl-Abegg ZSG-5 est conçu pour la commande en 5 vitesses de ventilateurs à commutation électronique et de contrôleurs de vitesse
• Équipé d'un commutateur à 5 positions, il délivre une tension de commande de 0 à 10 V en fonction de la position sélectionnée
• Ce modèle est alimenté en 10 V courant continu directement par le ventilateur EC ou par le contrôleur associé
• Sa conception intègre une diode électroluminescente permettant l'affichage de l'état de fonctionnement sur les positions 1 à 5
• Le boîtier mural avec indice de protection IP54 assure une utilisation fiable dans des locaux techniques et installations de ventilation
Applications
• Commande de vitesse par pas de ventilateurs EC dans les installations de ventilation tertiaires
• Régulation manuelle à 5 vitesses de caissons de ventilation et d'extraction d'air
• Pilotage de contrôleurs de ventilateurs dans les locaux techniques et centrales de traitement d'air
• Visualisation de l'état de fonctionnement d'un équipement externe via la diode électroluminescente intégrée
• Réglage simple de débits d'air dans les petites installations de ventilation résidentielle ou commerciale
Avantages
• Régulation à 5 pas permettant une adaptation précise du débit d'air aux besoins réels
• Intégration d'une diode électroluminescente pour un contrôle visuel immédiat de l'état de fonctionnement
• Possibilité d'ajuster en usine les niveaux de tension de sortie pour s'adapter à chaque application
• Montage mural compact avec indice de protection IP54 assurant une bonne tenue dans les environnements techniques
• Compatibilité directe avec les ventilateurs à commutation électronique alimentés en 10 V courant continu
Conception
• Commutateur rotatif 5 positions générant des tensions de sortie de 0 à 10 V
• Potentiomètre interne de décalage permettant de réduire la tension de commande sur les pas 1 à 4 ou sur les pas 1 à 5
• Entrée de commande externe à contact sans potentiel ou sortie collecteur ouvert pour l'activation de la diode électroluminescente
• Alimentation en tension 10 V courant continu fournie par le ventilateur EC ou par le contrôleur externe
• Boîtier pour montage mural avec dimensions de 106,3 x 137 x 72,5 mm et bornes de raccordement internes
Caractéristiques techniques
• Nombre de positions de commutation : 5 pas
• Tension d'alimentation : 10 V courant continu
• Tension de sortie pas 0 : 0 V
• Tension de sortie pas 1 : 2 V
• Tension de sortie pas 2 : 4 V
• Tension de sortie pas 3 : 6 V
• Tension de sortie pas 4 : 8 V
• Tension de sortie pas 5 : 10 V
• Indice de protection : IP54
• Poids : 0,20 kg
• Largeur du boîtier : 106,3 mm
• Hauteur du boîtier : 137 mm
• Profondeur du boîtier : 72,5 mm
• Nombre de pôles d'activation externe : 2 contacts
• Plage de température de fonctionnement estimée : -10 à 40 °C
