Présentation

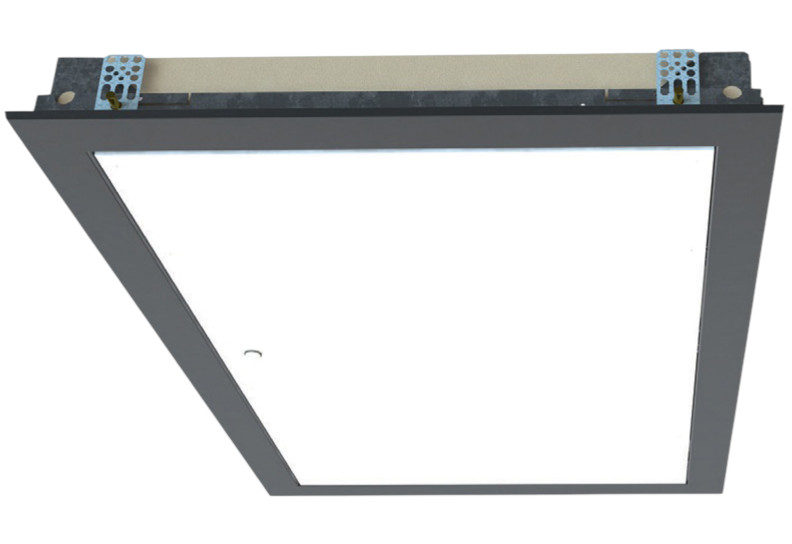

• Le volet de désenfumage France Air BTDR 3 DÉCO P H est conçu pour l évacuation des fumées en habitat collectif par installation en plafond
• Il offre une configuration à portillon sans grille permettant une intégration esthétique dans les plafonds de circulation ou de dégagement
• Ce modèle à montage horizontal avec vérins présente un encombrement extra plat particulièrement adapté aux rez de chaussée
• Sa conception coupe-feu EI 60 S garantit une résistance au feu de 60 min conformément à l arrêté du 31 janvier 1986
• Le système est livré avec un boitier de raccordement prééquipé pour un pilotage simplifié par tableaux de désenfumage 24 V
Applications
• Désenfumage des circulations et parties communes d habitat collectif
• Installation en plafond dans les rez de chaussée à faible hauteur disponible
• Equipement des conduits de désenfumage standard de section 40 x 50 cm
• Intégration dans les plafonds décoratifs nécessitant une finition blanche ou personnalisable
• Raccordement sur tableaux de désenfumage fonctionnant à l émission de courant 24 V
Avantages
• Spécifique au désenfumage en habitat collectif pour une conformité réglementaire facilitée
• Montage horizontal extra plat permettant l installation dans des zones à hauteur sous plafond réduite
• Surface libre de passage de 20 dm2 assurant un débit d extraction important
• Version sans grille d habillage offrant une installation et une maintenance simplifiées avec de faibles pertes de charge
• Finition DESIGN tout en blanc RAL 9010 ou possibilité de peinture et de tapissage pour une intégration discrète
Conception
• Volet à 1 vantail avec dimensions nominales 430 x 530 mm pour montage en plafond
• Cadre en aluminium anodisé ou cadre avec primaire d accrochage pour peinture disponible sans surcoût
• Serrure avec clé dédiée assurant la sécurité d accès et le réarmement
• Mécanisme d anti-retour autobloquant à 90 degrés pour la stabilité en position ouverte
• Vérin à gaz en variante garantissant l ouverture contrôlée du portillon lors du déclenchement
Caractéristiques techniques
• Surface libre de passage : 20 dm2
• Résistance au feu : 60 min
• Classement feu : EI 60 S
• Dimensions du vantail : 430 x 530 mm
• Epaisseur conduit GEOFLAM F : 30 mm
• Epaisseur conduit GEOTEC S : 30 mm
• Epaisseur conduit PROMATECH L500 : 30 mm
• Epaisseur conduit TECNIVER : 35 mm
• Epaisseur conduit béton préfabriqué : 70 mm
• Epaisseur conduit EXTHAMAT - P : 25 mm
• Epaisseur conduit DESENFIRE HD : 25 mm
• Epaisseur conduit DESENFIRE STR : 25 mm
• Epaisseur conduit GLASROC F / V 500 : 35 mm
• Tension de pilotage : 24 V
• Hauteur sous plafond minimale conseillée : 1.8 m
