Présentation
• Le système de gestion incendie France Air GESTION DAD CTA est conçu pour assurer la sécurité des centrales de traitement d'air et des centrales double flux dans les établissements recevant du public
• Il intègre une centrale détecteur autonome déclencheur et un détecteur optique de fumée pour une surveillance continue des réseaux de ventilation
• Ce modèle fonctionne de manière autonome tout en restant compatible avec les régulations de centrales de traitement d'air de marque France Air ou de tout autre fabricant
• Sa conception avec coffret en ABS et boîtier de détection en gaine garantit une installation robuste et durable en environnement intérieur
• Le système permet un réarmement automatique après coupure secteur afin d'éviter le blocage des centrales de traitement d'air
Applications
• Réglementation sécurité incendie dans les établissements recevant du public pour centrales de traitement d'air
• Installations de centrales de traitement d'air ayant un débit supérieur à 10 000 m3/h
• Ensembles de centrales de traitement d'air desservant un réseau dont le débit total est supérieur à 10 000 m3/h
• Centrales de traitement d'air desservant des locaux réservés au sommeil comme les EHPAD, hôtels ou internats
• Détection de fumée en gaine sur réseaux de ventilation de bâtiments tertiaires
Avantages
• Fonctionnement autonome tout en restant compatible avec les systèmes de régulation des centrales de traitement d'air et des centrales double flux
• Conformité à l'article CH38 du Règlement de Sécurité Incendie applicable aux établissements recevant du public
• Insensibilité aux micro-coupures du réseau électrique pour une meilleure continuité de service
• Réarmement automatique après coupure secteur afin de limiter les interventions manuelles et les arrêts de centrale
• Construction robuste avec indice de protection IP30 pour la centrale et IP32 pour le détecteur, adaptée à une installation en gaine
Conception

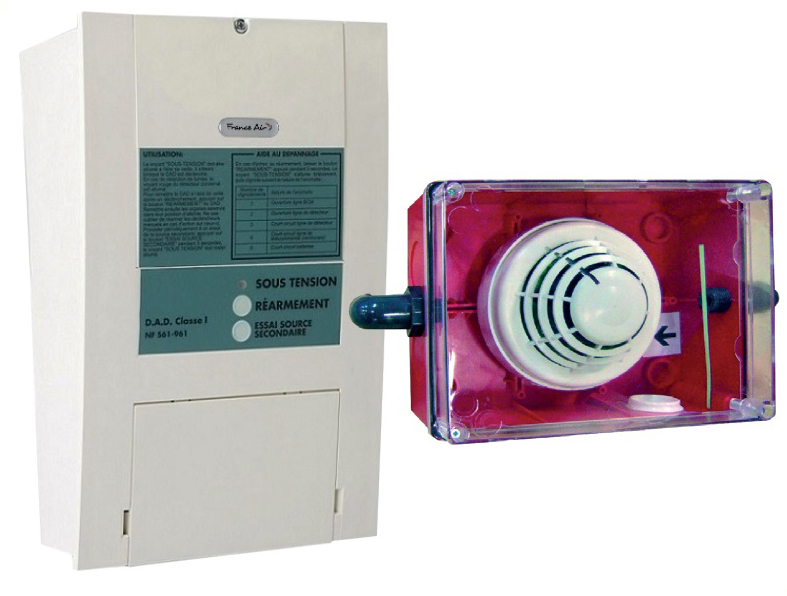

• Centrale détecteur autonome déclencheur en coffret ABS blanc RAL 9010 avec montage mural intérieur
• Boîtier de détection optique de fumée en ABS rouge avec couvercle transparent pour installation directe sur la gaine de ventilation
• Tubes plastiques de prélèvement d'air en gaine d'une longueur de 2 x 700 mm recoupables pour adapter l'installation au diamètre de la gaine
• Détecteur optique de fumée en ABS blanc monté dans le boîtier de gaine pour l'analyse de l'air prélevé
• Positionnement recommandé du détecteur en aval du caisson de traitement d'air et à l'origine des réseaux de distribution avec registre métallique installé en aval des filtres
Caractéristiques techniques
• Alimentation centrale DAD : 230 V (+10 % -15 %) 50 Hz
• Source secondaire centrale DAD : 2 batteries 12 V - 1,2 Ah
• Indice de protection centrale DAD : IP30
• Résistance au choc centrale DAD : IK07
• Tension de commande maxi : 28 V
• Tension de commande mini : 19 V
• Pouvoir de coupure contact de report : 30 V - 1 A
• Températures de fonctionnement centrale DAD : -10 °C à +55 °C
• Autonomie nominale centrale DAD : 4 h
• Dimensions coffret centrale DAD H x L x P : 253 x 162 x 95 mm
• Poids coffret centrale DAD : 2 kg
• Alimentation détecteur optique en gaine : 24 V
• Consommation détecteur en veille : 70 uA
• Consommation détecteur en alarme : 25 mA
• Indice de protection détecteur optique sans boîtier de gaine : IP32
• Résistance au choc détecteur optique : IK07
• Températures de fonctionnement détecteur optique : -10 °C à +55 °C
• Dimensions boîtier de gaine H x L x P : 200 x 145 x 80 mm
• Poids boîtier de gaine avec détecteur : 510 g
• Longueur des tubes de prélèvement d'air : 2 x 700 mm
