Présentation

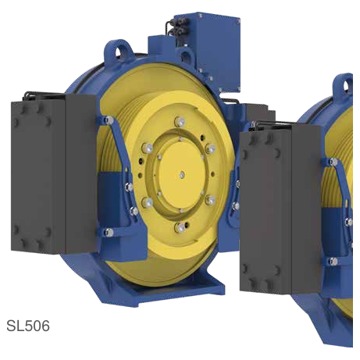

• Le moteur synchrone gearless Ziehl-Abegg ZAdisc SL506 / SL510 est conçu pour l'entraînement d'ascenseurs sans réducteur selon la directive Ascenseurs 2014/33/UE
• Équipé d'un rotor à aimants permanents NdFeB, il offre un fonctionnement silencieux et une très faible profondeur d'installation jusqu'à 200 mm
• Ce modèle intègre un système de freinage certifié avec circuits de frein séparés pour une sécurité renforcée des installations d'ascenseurs
• Sa conception optimisée pour la fixation sur le rail de guidage simplifie l'intégration mécanique dans la gaine d'ascenseur
• Le système de surveillance de température avec classe d'isolation F garantit une protection efficace du moteur en service continu
Applications
• Entraînement d'ascenseurs électriques sans local des machines dans les bâtiments résidentiels
• Modernisation d'installations d'ascenseurs existantes avec remplacement par une machine gearless
• Applications d'ascenseurs à trafic intensif dans les immeubles de bureaux et bâtiments tertiaires
Avantages
• Fonctionnement très silencieux avec des émissions sonores inférieures à 50 dB(A)
• Faible encombrement avec une profondeur d'installation maximale de 200 mm facilitant l'intégration
• Système de freinage certifié pouvant être utilisé comme élément de protection contre la survitesse en montée et les mouvements involontaires de la cabine
Conception
• Rotor à aimants permanents NdFeB sans engrenage pour un rendement élevé
• Fixation optimisée pour montage direct sur le rail de guidage d'ascenseur
• Refroidissement par surface externe pour une dissipation thermique efficace
Caractéristiques techniques
• Couple nominal SL506.12-30 : 500 Nm
• Couple nominal SL510.17-28 : 870 Nm
• Charge d'axe maximale SL506.12-30 : 1800 kg
• Charge d'axe maximale SL510.17-28 : 2400 kg
• Plage de vitesse nominale SL506.12-30 : 96 - 156 tr/min
• Plage de vitesse nominale SL510.17-28 : 81 - 198 tr/min
• Plage de puissance nominale SL506.12-30 : 5.0 - 8.2 kW
• Plage de puissance nominale SL510.17-28 : 7.4 - 18.0 kW
• Diamètre de poulie motrice SL506.12-30 : 400 mm
• Diamètre de poulie motrice SL510.17-28 : 480 mm
• Longueur totale SL506.12-30 : 793 mm
• Longueur totale SL510.17-28 : 854 mm
• Largeur L1 SL506.12-30 : 217 mm
• Largeur L1 SL510.17-28 : 222 mm
• Poids SL506.12-30 : 310 kg
• Poids SL510.17-28 : 380 kg
• Niveau de pression acoustique : inférieur à 50 dB(A)
