Présentation

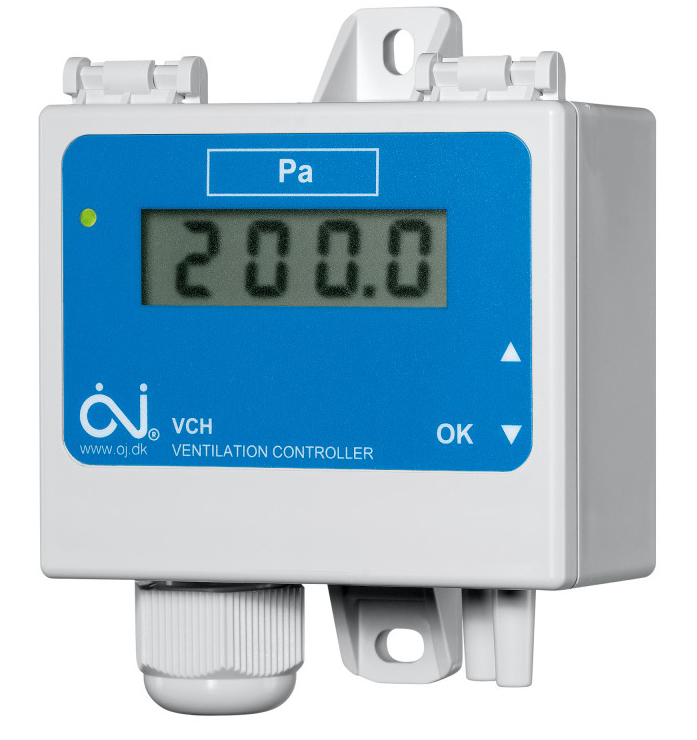

• Le régulateur de vitesse Vim VCHV est conçu pour piloter les ventilateurs, caissons de ventilation et CTA équipés de moteurs ECM en débit constant ou pression constante
• Équipé d'un capteur de pression intégré, il produit assure une régulation automatique précise selon la consigne programmée
• Ce modèle convertit directement la pression différentielle en débit grâce à la saisie du coefficient K
• Sa conception avec afficheur digital en façade permet une lecture claire de la mesure et de la consigne. Le système intègre un régulateur PI pour garantir la stabilité du fonctionnement aéraulique
Applications
• Pilotage de ventilateurs équipés de moteur ECM en débit ou pression constants
• Commande de caissons de ventilation et centrales de traitement d'air
• Régulation de CTA en fonctionnement à pression constante
• Pilotage de registres motorisés avec entrée 0-10 V
• Surveillance et affichage du débit ou de la pression dans les réseaux aérauliques
Avantages
• Régulation automatique en débit ou pression pour une installation optimisée
• Visualisation immédiate de la mesure et de la consigne grâce à l'afficheur en façade
• Signalisation claire de l'état de fonctionnement par LED bicolore
• Adaptation aisée aux installations grâce aux échelles de mesure sélectionnables
• Configuration interne par microswitchs pour un paramétrage sécurisé
Conception
• Boitier IP54 en ABS pour une protection renforcée en environnement technique
• Capteur de pression et régulateur PI intégrés dans l'unité
• Afficheur 1 ligne, 4 digits pour lecture numérique du débit ou de la pression
• LED de signalisation en façade indiquant consigne atteinte, non atteinte ou défaut
• Deux embouts de pression prévus pour tubes rilsan diamètre interne 4 à 6 mm
Caractéristiques techniques
• Alimentation : 24 V 15 % 50/60 Hz ou 20,4-27,6 Vdc
• Consommation : 0,5 VA
• Plage de mesure pression : 0-2500 Pa (échelles intermédiaires sélectionnables)
• Plage d'affichage pression : 0-2500 Pa
• Plage d'affichage débit : 0-100000 m3/h (échelles intermédiaires sélectionnables)
• Signal de sortie : 1 x 0/2-10 V + 1 x 0/4-20 mA
• Afficheur : 1 ligne, 4 digits
• Capacité de raccordement électrique : 0,25 à 1,5 mm2, 1 PE fourni
• Raccordement pression : 2 embouts pour tube rilsan diamètre interne 4 à 6 mm
• Matière du boitier : ABS
• Indice de protection : IP54
• Environnement d'utilisation : -20 à +40C
• Étalonnage à zéro : manuel par microswitch
• Réglages : par microswitchs internes
• Poids : 110 g
