Présentation

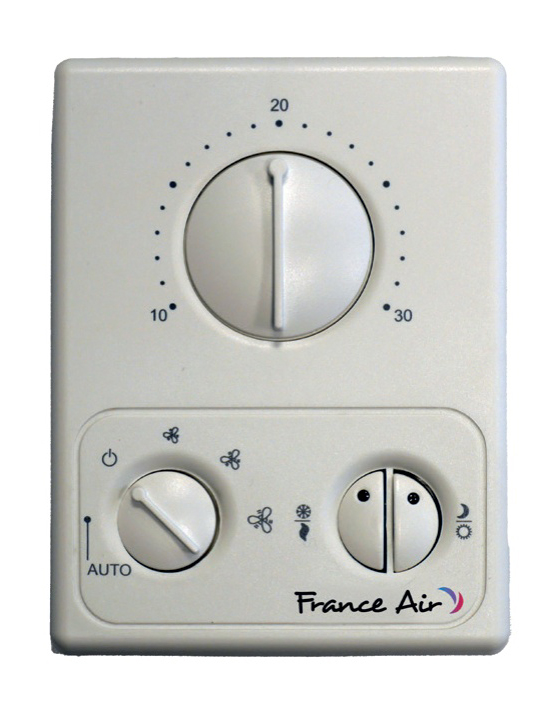

• Le thermostat d'ambiance France Air THM-02 est conçu pour la régulation de terminaux de chauffage et de climatisation à eau
• Il permet la commande automatique ou manuelle de la ventilation avec trois vitesses de ventilateur
• Ce modèle assure le pilotage de vannes de type tout ou rien ou par modulation de largeur d'impulsions
• Sa conception murale en saillie facilite l'installation dans les locaux tertiaires ou résidentiels
• Le système intègre des fonctions d'économie d'énergie et de commutation été hiver pour optimiser le confort
Applications
• Régulation d'ambiance de cassettes à eau chaude ou eau glacée
• Commande de ventilo-convecteurs en installations de chauffage et de climatisation
• Pilotage de terminaux gainables pour systèmes deux tubes, deux tubes plus deux fils ou quatre tubes
• Gestion de la température ambiante dans les bâtiments tertiaires et résidentiels
• Utilisation en association avec des moteurs de ventilateur standard compatibles
Avantages
• Régulation possible en mode manuel ou automatique pour s'adapter aux besoins de l'utilisateur
• Double consigne de température intégrée pour réaliser des économies d'énergie en période d'inoccupation
• Compatibilité avec un contact de fenêtre pour couper le chauffage ou la climatisation en cas d'ouverture
• Respect des exigences réglementaires des établissements recevant du public grâce à la post ventilation pour batterie électrique
• Possibilité de régulation sur sonde de reprise déportée pour une mesure plus représentative de la température d'ambiance
Conception
• Montage mural en saillie pour une pose simple sans encastrement
• Sélecteur de vitesses du ventilateur offrant trois vitesses plus un mode automatique
• Bouton de change over manuel en façade pour la commutation été hiver
• Bouton d'économie d'énergie en façade permettant la gestion de deux températures de consigne
• Bornier de raccordement dédié aux vannes, au ventilateur, aux sondes et aux contacts externes
Caractéristiques techniques
• Alimentation électrique : 230 V 50-60 Hz
• Plage de réglage de la température : de 10 à 30 °C
• Degré de protection : IP30
• Section maximale des conducteurs : 1.5 mm2
• Sortie vanne froid chaud : 230 Vac 0.8 A
• Sortie vanne froid : 230 Vac 0.8 A
• Sortie résistance électrique : 230 Vac 6 A cos phi 1
• Dimensions thermostat : 114 x 84 x 30 mm
• Nombre de vitesses de ventilation : 3 vitesses
• Longueur de la sonde de reprise accessoire : 2.5 m
• Valeur de la sonde de reprise accessoire : 10 k ohms
• Nombre maximum de tubes compatibles : 4 tubes
• Fréquence d'alimentation : 50-60 Hz
• Nombre de bornes principales de raccordement moteur ventilateur : 3 bornes
