Présentation

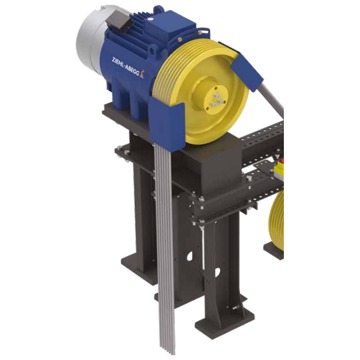

• Le châssis surélevé Ziehl-Abegg ZAframe MH6000B est conçu pour supporter les motorisations d'ascenseur de la gamme ZAtop
• Il est équipé d'une poulie de renvoi permettant l'optimisation du cheminement des câbles de traction
• Ce modèle en tôle soudée et vissée accepte des charges statiques importantes pour des installations d'ascenseur collectives ou industrielles
• Sa conception permet un montage avec moteur dans la position illustrée ou tourné de 180°, selon la configuration de la machinerie
• Le système est livré démonté avec tous les éléments de fixation nécessaires pour une installation rapide sur site
Applications
• Structures de support pour motorisations d'ascenseur dans les bâtiments résidentiels collectifs
• Installations d'ascenseur pour bâtiments tertiaires et immeubles de bureaux
• Modernisation ou remplacement de châssis de machines d'ascenseur existantes
• Projets d'ascenseur pour charges utiles moyennes à élevées jusqu'à 3000 kg
Avantages
• Capacité de charge statique élevée jusqu'à 6000 kg pour une grande sécurité d'exploitation
• Large plage de charges utiles typiques de 630 kg à 3000 kg pour s'adapter à de nombreux projets
• Compatibilité avec plusieurs types de moteurs ZAtop SM210.70B, SM250.45B, SM250.60B et SM250.80D
• Montage flexible avec possibilité de rotation du moteur de 180° pour optimiser l'implantation
• Disponibilité d'options telles que carter d'enveloppe et kit de réarmement d'arrêt d'urgence pour compléter l'installation
Conception
• Structure en tôle d'acier vissée pour une rigidité élevée et un montage aisé
• Poulie de renvoi dimensionnée entre 400 mm et 520 mm de diamètre selon la configuration choisie
• Éléments d'isolation fournis pour la découpe vibratoire entre la structure porteuse et le bâtiment
• Livraison en éléments démontés avec matériel de fixation pour faciliter le transport et la manutention
• Entraxe de câbles (ASL) ajustable de 540 mm à 1340 mm suivant le type de moteur et la poulie sélectionnés
Caractéristiques techniques
• Charge statique max : 6000 kg
• Charge utile typique min : 630 kg
• Charge utile typique max : 3000 kg
• Entraxe câbles ASL min : 540 mm
• Entraxe câbles ASL max : 1340 mm
• Diamètre poulie de renvoi min : 400 mm
• Diamètre poulie de renvoi max : 520 mm
• Longueur châssis min : 1260 mm
• Longueur châssis max : 1420 mm
• Diamètre poulie de traction compatible min : 320 mm
• Diamètre poulie de traction compatible max : 640 mm
• Nombre de versions de motorisation compatibles : 4
• Poids supporté par version SM210.70B : 6000 kg
• Plage ASL moteur SM210.70B : 540-1320 mm
• Plage ASL moteur SM250.80D : 660-1320 mm
