Présentation

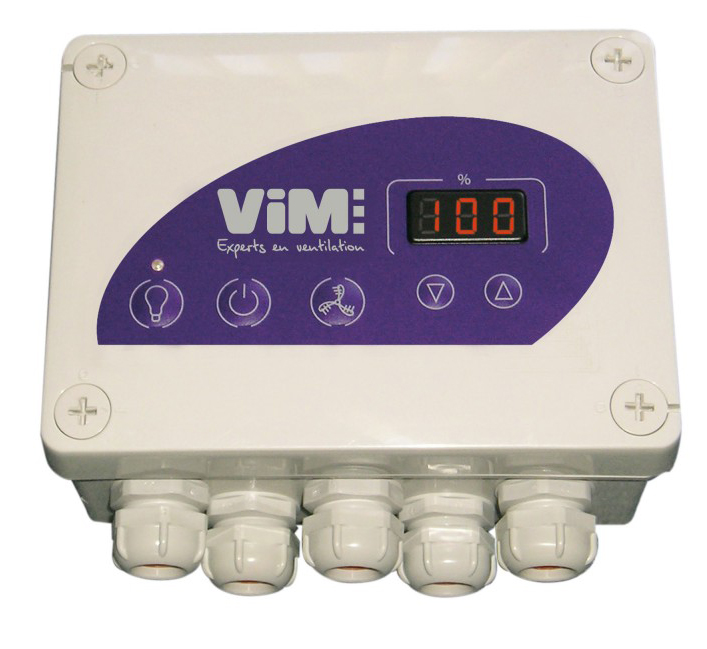

• Le régulateur de vitesse Vim VRPZ est conçu pour le pilotage de moteurs asynchrones monophasés ou ECM dans les installations de ventilation professionnelle
• Équipé d'une commande sensitive avec 3 afficheurs 7 segments, ce modèle permet la variation de vitesse par variation de tension ou par signal 3-10Vdc
• Sa conception intègre une fonction boost ventilateur, le pilotage de l'éclairage et l'asservissement d'une électrovanne gaz pour les systèmes de hotte de cuisine
• Le système offre plusieurs entrées configurables pour sondes et contacts secs, ainsi qu'une protection intégrée contre les surcharges et les courts-circuits
Applications
• Commande de hottes de cuisine professionnelles avec variation de vitesse et gestion de la pression
• Régulation de pression dans les réseaux de ventilation (systèmes AJUST'AIR et PACK PR)
• Pilotage de moteurs asynchrones monophasés 230Vac pour ventilateurs d'extraction ou de soufflage
• Commande de moteurs ECM par signal 3-10Vdc à partir de sondes de pression, CO2, température ou hygrométrie
• Gestion combinée de la ventilation et de l'éclairage dans les cuisines et locaux tertiaires
Avantages
• Commande centralisée de la ventilation, de l'éclairage et de l'électrovanne gaz pour une gestion simplifiée de l'installation
• Fonction boost ventilateur intégrée avec durée réglable pour répondre aux besoins ponctuels de surventilation
• Large compatibilité avec moteurs asynchrones monophasés et moteurs ECM pilotés en 3-10Vdc
• Entrées et sorties pré-réglées d'usine pour une mise en service rapide et sécurisée
• Protection par fusible contre les surcharges et courts-circuits améliorant la fiabilité de l'équipement
Conception
• Clavier polyester avec 3 afficheurs 7 segments et led de fonctionnement de l'éclairage
• Boîtier en thermodur autoextinguible gris clair RAL 7035 avec indice de protection IP55
• Entrées pour commandes à distance marche/arrêt et marche forcée vitesse maxi par contacts secs
• Entrée configurable pour sonde analogique courant, tension, thermistance NTC ou PT1000
• Sortie pour moteur asynchrone monophasé 110-230Vac avec calibration 5A ou 11A selon le modèle
• Sortie 3-10Vdc dédiée au pilotage de moteurs ECM ou au fonctionnement maître/esclave
• Sortie éclairage 230Vac pouvant être asservie à la marche ventilation selon la configuration
• Sortie TBTS 24Vdc pour alimentation de sondes ou capteurs externes
• Presse-étoupes montés en façade pour un câblage facilité et une bonne tenue mécanique
Caractéristiques techniques
• Alimentation : monophasé 230V 50/60Hz
• Calibres de sortie moteur asynchrone : 5A ou 11A maxi
• Plage de tension sortie moteur asynchrone : 110-230Vac réglable
• Entrée marche/arrêt : commande par contact sec à fermeture
• Entrée marche forcée vitesse maxi : commande par contact sec à fermeture
• Entrée mesure (asservissement ou régulation) : signal 4-20 mA ou 0-10Vdc
• Types de sondes acceptées en entrée mesure : thermistance NTC ou sonde PT1000
• Entrée consigne externe (mode régulation) : signal 4-20 mA ou 0-10Vdc
• Sortie électrovanne gaz : contact sec à fermeture, 8A maxi sous 230Vac
• Sortie éclairage : 230Vac, 8A maxi
• Sortie alimentation capteur : TBTS 24Vdc, 100mA maxi
• Sortie commande moteur ECM ou maître/esclave : 3-10Vdc, 10mA maxi
• Isolation électrique : classe 1
• Capacité de raccordement : 1 à 2,5 mm2
• Presse-étoupes : 2 x M16 + 4 x M20
• Indice de protection : IP55
• Environnement d'utilisation : -10 à +50C
