Présentation

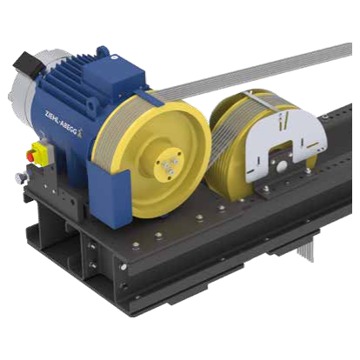

• Le châssis de support Ziehl-Abegg ZAframe MS8000B est conçu pour l'installation de motoréducteurs d'ascenseur de la gamme ZAtop SM250.45B à SM250.80D
• Il est équipé de deux poulies de renvoi permettant la déviation des câbles de levage dans une configuration compacte en S
• Ce modèle utilise une construction en tôle boulonnée assurant une grande rigidité et une capacité de charge statique élevée jusqu'à 8000 kg
• Sa conception permet un réglage progressif de l'entraxe des câbles entre 400 mm et 1400 mm par pas de 40 mm afin de s'adapter aux différentes installations
• Le système est livré démonté pour faciliter la manutention et l'introduction dans les gaines d'ascenseur existantes
Applications
• Supportage de motoréducteurs d'ascenseur dans les gaines neuves ou en rénovation
• Adaptation des trajectoires de câbles de levage grâce à une configuration en S compacte
• Installation d'ascenseurs avec charges utiles typiques comprises entre 1000 kg et 3000 kg
Avantages
• Capacité de charge statique importante jusqu'à 8000 kg pour une sécurité élevée
• Large plage d'entraxe de câbles réglable de 400 mm à 1400 mm par pas de 40 mm pour une grande flexibilité d'installation
• Possibilité de rotation de la machine de 180° pour optimiser l'implantation dans la gaine
• Livraison en éléments démontés simplifiant le transport et l'introduction sur site
• Compatibilité dédiée avec les motoréducteurs ZAtop SM250.45B, SM250.60B et SM250.80D
Conception
• Structure en tôle d'acier boulonnée assurant rigidité et facilité de montage
• Deux poulies de renvoi de diamètre identique à la poulie de traction pour une géométrie de câbles optimisée
• Isolation vibratoire intégrée afin de limiter la transmission des vibrations à la structure du bâtiment
• Version possible avec machine montée comme illustré ou tournée de 180° pour inversion du sens d'implantation
• Livraison comprenant le châssis démonté, les poulies de renvoi et les kits de fixation
Caractéristiques techniques
• Charge statique max : 8000 kg
• Charge utile typique : 1000 à 3000 kg
• Entraxe de câbles réglable : 400 à 1400 mm
• Pas de réglage de l'entraxe : 40 mm
• Diamètre poulie de traction : 320 à 520 mm
• Diamètre poulie de renvoi : 320 à 520 mm
• Diamètre poulie traction configuration SM250.45B/60B : 320 mm
• Diamètre poulie renvoi configuration SM250.45B/60B : 320 mm
• Entraxe câbles configuration 320 mm : 480 à 1440 mm
• Diamètre poulie traction configuration 400 mm : 400 mm
• Entraxe câbles configuration 400 mm : 480 à 1400 mm
• Diamètre poulie traction configuration SM250.80D : 440 mm
• Entraxe câbles configuration 440 mm : 520 à 1360 mm
• Diamètre poulie traction configuration 520 mm : 520 mm
• Entraxe câbles configuration 520 mm : 560 à 1320 mm
