Présentation

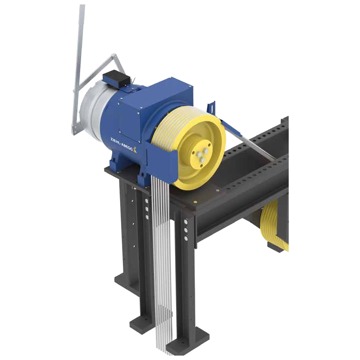

• Le châssis surélevé Ziehl-Abegg ZAframe MH4000 est conçu pour le support de moteurs d'ascenseur de la gamme ZAtop SM200.15D à SM200.45E
• Il est équipé d'une poulie de renvoi permettant le guidage et la déviation des câbles de traction de l'installation
• Ce modèle repose sur une construction en tôle boulonnée dimensionnée pour reprendre des charges statiques élevées jusqu'à 4000 kg
• Sa conception offre un entraxe de câbles réglable par pas de 40 mm, afin d'optimiser l'adaptation à la gaine d'ascenseur
• Le système est livré démonté avec son matériel de fixation et ses éléments d'isolation vibratoire pour une mise en place facilitée
Applications
• Installation de moteurs d'ascenseur ZAtop dans des locaux machinerie avec châssis surélevé
• Modernisation d'ascenseurs existants nécessitant un support moteur renforcé et réglable
• Implantation de treuils de traction avec poulie de renvoi dans des gaines à géométrie contrainte
• Utilisation dans des ascenseurs pour charges typiques comprises entre 630 kg et 1600 kg
• Intégration dans des systèmes de levage guidés par câbles avec poulie de renvoi dédiée
Avantages
• Capacité de charge statique élevée permettant de supporter jusqu'à 4000 kg en toute sécurité
• Réglage aisé de la distance entre câbles de 400 mm à 1330 mm par pas de 40 mm pour une grande flexibilité d'installation
• Compatibilité directe avec plusieurs types de moteurs ZAtop SM200.15D, SM200.23D, SM200.30D, SM200.40E et SM200.45E
• Livraison démontée avec visserie et poulie de renvoi pour simplifier la manutention et le montage sur site
• Possibilité de montage avec machine orientée à 180° afin d'optimiser l'agencement dans la salle des machines
Conception
• Structure en tôle boulonnée assurant une rigidité mécanique élevée sous charge
• Poulie de renvoi montée sur le châssis avec son propre ensemble de fixation
• Entraxe de câbles ajustable en continu par crans de 40 mm entre 400 mm et 1330 mm selon la configuration
• Compatibilité avec des poulies de traction de diamètre 160 mm à 500 mm et des poulies de renvoi de 160 mm à 520 mm
• Isolation vibratoire intégrée sous le châssis pour limiter la transmission des vibrations à la structure du bâtiment
Caractéristiques techniques
• Charge statique max : 4000 kg
• Charge utile typique : 630 à 1600 kg
• Distance entre câbles réglable : 400 à 1330 mm
• Pas de réglage de la distance entre câbles : 40 mm
• Diamètre poulie de traction min : 160 mm
• Diamètre poulie de traction max : 500 mm
• Diamètre poulie de renvoi min : 160 mm
• Diamètre poulie de renvoi max : 520 mm
• Dimensions type SM200.15D/23D/30D - largeur Y : 680 mm
• Dimensions type SM200.15D/23D/30D - hauteur max : 1323 mm
• Dimensions type SM200.15D/23D/30D - longueur max : 763 mm
• Dimensions type SM200.40E/45E - largeur Y : 797 mm
• Dimensions type SM200.40E/45E - hauteur max : 2045 mm
• Dimensions type SM200.40E/45E - longueur max : 879 mm
• Nombre de variantes de poulie de renvoi disponibles : 5 unités
