Présentation
• Le module autonome France Air MODULAM A.P. est conçu pour la constitution de plafonds à flux laminaire en salles propres et zones à empoussièrement contrôlé
• Il intègre un motoventilateur avec régulation de débit d'air pour alimenter un filtre très haute efficacité en soufflage vertical unidirectionnel
• Ce modèle se décline en plusieurs tailles de filtres et peut recevoir une filtration terminale de classe H14 ou U15 selon le niveau de propreté requis
• Sa conception en inox brossé sans visserie traversante sur les faces périphériques limite les zones de rétention et facilite le nettoyage
• Le système est conçu pour être accessible depuis la salle et pour s'intégrer facilement à une structure porteuse ou à un plafond primaire existant
Applications
• Constitution de plafonds autonomes à flux laminaire pour atteindre une classe de propreté ISO 5 en industrie pharmaceutique
• Protection rapprochée d'une zone de travail en laboratoires, optique ou micro-électronique avec contrôle de l'empoussièrement
• Mise en place de zones propres en agroalimentaire et plasturgie avec confinement localisé du process
• Couverture de machines de production nécessitant un flux d'air unidirectionnel de très haute propreté

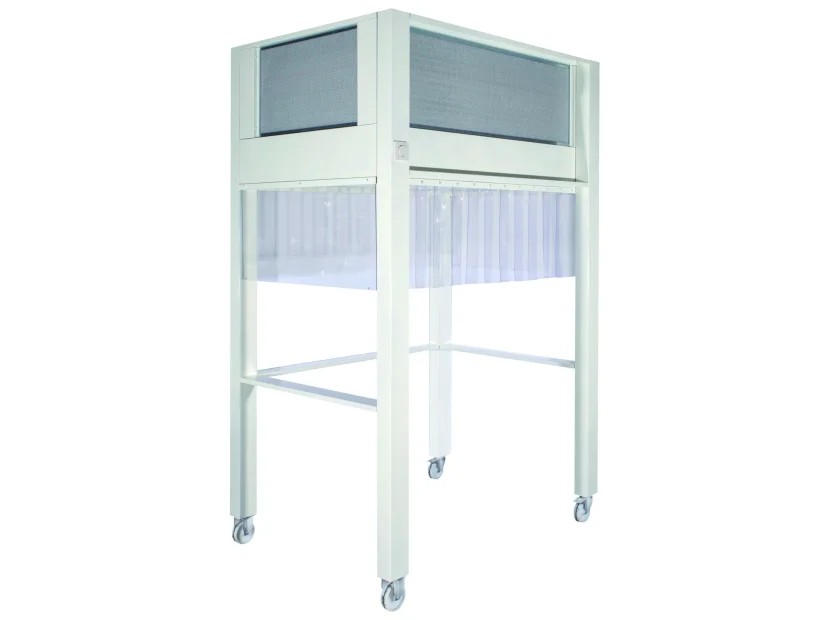

• Intégration dans des enceintes modulaires ou structures sur pied pour créer des mini salles propres
Avantages
• Structure en inox 304 brossé à haute résistance mécanique avec finition adaptée aux salles propres
• Étanchéité renforcée du plénum en pression négative pour limiter tout risque de contamination particulaire
• Accessibilité du motoventilateur depuis la salle pour simplifier les opérations de maintenance et de contrôle
• Large choix de tailles et de pré-filtres permettant d'adapter précisément la surface filtrante au besoin
• Possibilité de choisir entre moteur asynchrone classique ou moteur électronique à commutation pour optimiser la consommation énergétique
Conception
• Caisson en inox 304 brossé épaisseur 10/10 avec faces périphériques lisses sans visserie traversante
• Contre-cadres inox de chaque côté pour montage de pré-filtres F7 disposés sur les faces latérales
• Motoventilateur double ouïe monté en plénum, accessible latéralement et en option par la sous-face
• Fixation par quatre trous de 11 mm dans les angles supérieurs pour suspension sur plafond primaire renforcé
• Grille perforée en sous-face assurant la protection mécanique du filtre THE et une répartition homogène de la vitesse de soufflage d'air
• Prise de pression traversant le plan de joint avec capuchon pour mesure de l'encrassement du filtre depuis la salle
• Pré-filtres compacts F7 à mini plis disponibles en quatre dimensions suivant le modèle de module
Caractéristiques techniques
• Tailles de filtres compatibles : 610 x 610 x 66 mm à 1525 x 915 x 66 mm
• Débit à 0,4 m/s MAP 6 - 6 : 600 m3/h
• Débit à 0,4 m/s MAP 9 - 6 : 900 m3/h
• Débit à 0,4 m/s MAP 12 - 6 : 1250 m3/h
• Débit à 0,4 m/s MAP 15 - 9 : 2200 m3/h
• Pression disponible moteur AC : 150 Pa à 300 Pa
• Pression disponible moteur ECM : 190 Pa à 450 Pa
• Pression acoustique à 0,4 m/s AC : 62 dB(A) à 65 dB(A)
• Pression acoustique à 0,4 m/s ECM : 65 dB(A) à 67 dB(A)
• Nombre de pré-filtres MAP 6 - 6 : 4 unités 483 x 462 x 48 mm
• Nombre de pré-filtres MAP 9 - 6 : 2 unités 483 x 462 x 48 mm et 2 unités 788 x 462 x 48 mm
• Nombre de pré-filtres MAP 12 - 6 : 2 unités 483 x 462 x 48 mm et 2 unités 1093 x 462 x 48 mm
• Nombre de pré-filtres MAP 15 - 9 : 2 unités 788 x 462 x 48 mm et 2 unités 1398 x 462 x 48 mm
• Puissance max moteur AC : 850 W à 1620 W
• Puissance max moteur ECM : 600 W à 960 W
• Intensité max moteur AC : 4 A à 7,4 A
• Intensité max moteur ECM : 3,6 A à 5,6 A
