Présentation

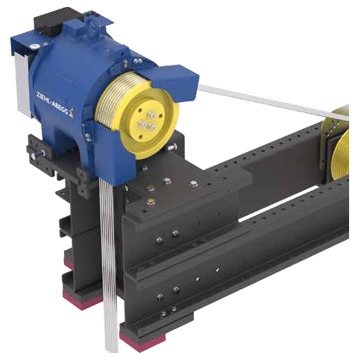

• Le châssis de machine Ziehl-Abegg ZAframe MK2850B est conçu pour le support de motoréducteurs de traction ZAtop en installations d'ascenseurs
• Il est équipé d'une poulie de renvoi pour le guidage des câbles de traction
• Ce modèle en construction mécano-boulonnée en tôle d'acier supporte une charge statique jusqu'à 2850 kg
• Sa conception permet un réglage de l'entraxe des câbles entre 400 mm et 1200 mm par pas de 50 mm
• Le système est livré démonté afin de faciliter le transport et la mise en place sur site
Applications
• Support de motoréducteurs de traction ZAtop pour ascenseurs électriques
• Installation de groupes de traction en locaux de machinerie d'ascenseurs
• Modernisation d'installations d'ascenseurs existantes avec adaptation de la structure de support
Avantages
• Capacité de charge statique élevée jusqu'à 2850 kg pour une large plage d'applications
• Réglage souple de la distance de câbles de 400 mm à 1200 mm par pas de 50 mm
• Livraison en éléments démontés simplifiant la manutention et l'accès aux locaux techniques
Conception
• Construction en tôle d'acier mécano-boulonnée pour une grande rigidité structurelle
• Intégration d'une poulie de renvoi de diamètre 160 mm à 240 mm selon la configuration
• Présence d'une isolation antivibratoire pour limiter la transmission des vibrations à la structure
Caractéristiques techniques
• Charge statique max : 2850 kg
• Charge utile typique : 300 kg à 1000 kg
• Distance de câbles : 400 mm à 1100 mm
• Pas de réglage de la distance de câbles : 50 mm
• Diamètre poulie de traction : 120 mm à 240 mm
• Diamètre poulie de renvoi : 160 mm à 240 mm
• Longueur minimale d'entraxe de câbles : 400 mm
• Longueur maximale d'entraxe de câbles : 1200 mm
• Distance de câbles pour moteur SM132.21/BS : 420 mm à 1100 mm
• Distance de câbles pour moteur SM132.35/BS : 440 mm à 1120 mm
• Distance de câbles pour moteur SM200.15D/23D : 440 mm à 1200 mm
• Distance de câbles pour moteur SM200.30D : 500 mm à 1200 mm
• Diamètre poulie de traction optionnelle : 200 mm
• Diamètre poulie de traction renforcée : 240 mm
