Présentation

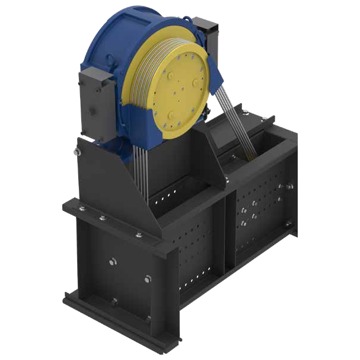

• Le châssis surélevé Ziehl-Abegg ZAframe MH3000A est conçu pour le support mécanique des machines d'ascenseur ZAsyn2 avec moteur SM500AL-B
• Il est équipé d'une poulie de renvoi de 400 mm pour le guidage des câbles de traction
• Ce modèle utilise une construction en tôle boulonnée assurant une grande rigidité et une installation fiable
• Sa conception permet de supporter une charge statique maximale de 3000 kg en toute sécurité
• Le système est livré démonté avec le matériel de fixation et une isolation vibratoire pour limiter les transmissions de vibrations
Applications
• Installation de machines d'ascenseur de type ZAsyn2 dans les gaines d'ascenseur
• Support et guidage des câbles de traction dans les systèmes d'élévation de bâtiments
• Modernisation ou remplacement de châssis existants sur des installations d'ascenseur
• Intégration dans des locaux machines d'ascenseur nécessitant une isolation vibratoire
• Montage vissé ou soudé dans des structures porteuses d'ascenseurs
Avantages
• Capacité de charge élevée jusqu'à 3000 kg pour une grande sécurité d'exploitation
• Plage de distance de câbles de 490 mm à 850 mm offrant une large flexibilité d'implantation
• Livraison avec isolation vibratoire pour réduire la transmission des vibrations à la structure du bâtiment
• Construction boulonnée facilitant le montage, le démontage et la maintenance
• Possibilité d'ajouter des options telles que carter de câbles et poulies de déviation supplémentaires pour adapter l'installation
Conception
• Structure en tôle d'acier assemblée par boulonnage pour une grande robustesse mécanique
• Poulie de renvoi de 400 mm intégrée pour le changement de direction des câbles
• Compatibilité avec montage vissé ou soudé sur la structure porteuse de l'ascenseur
• Isolation vibratoire placée sous le châssis pour l'atténuation des vibrations transmises
• Préparation pour l'ajout de protège-câbles et de poulies de déviation et de traction complémentaires
Caractéristiques techniques
• Type de châssis : ZAframe MH3000A
• Type de moteur compatible : SM500AL-B
• Diamètre poulie de traction : 400 mm
• Diamètre poulie de renvoi : 320 mm
• Diamètre poulie de renvoi optionnelle : 400 mm
• Distance de câbles ASL min : 490 mm
• Distance de câbles ASL max : 850 mm
• Charge statique maximale : 3000 kg
• Nombre de poulies de renvoi incluses : 1 unité
• Année de gamme : 2025
• Livraison : châssis livré démonté en 1 kit
• Nombre d'options principales : 2 variantes
• Plage de diamètre de poulies compatibles : 320 à 400 mm
