Présentation

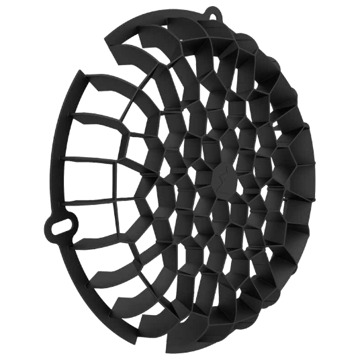

• La grille directrice d'entrée d'air Ziehl-Abegg ZAflow est conçue pour optimiser l'écoulement d'air sur la face d'aspiration des ventilateurs centrifuges
• Elle assure une amélioration sensible des performances aérauliques dans les installations d'espace réduit et les configurations de montage confinées
• Cette grille peut être utilisée comme protection de contact en conformité avec la norme DIN EN ISO 13857, garantissant une sécurité accrue autour de la roue
• Le modèle ZAflow se fixe sur la plaque à buse côté aspiration au moyen de jusqu'à 6 vis en fonction du cercle de perçage
• La version ZAflow S fait également office de grille de protection, tout en conservant un passage d'air optimisé
Applications
• Amélioration de l'écoulement d'air sur l'entrée des ventilateurs centrifuges dans les centrales de traitement d'air
• Protection de contact des organes en rotation dans les installations de ventilation tertiaire et industrielle
• Optimisation acoustique des réseaux aérauliques en faux plafonds et locaux techniques exigus
• Adaptation sur ventilateurs Ziehl-Abegg de type ZAbluefin, C-steel, Cpro et C-alu
• Utilisation sur groupes avec moteurs à commutation électronique pour une meilleure efficacité globale
Avantages
• Réduction mesurée du niveau sonore total du système de ventilation de 3 à 6 dB
• Amélioration du flux d'air sur la face d'aspiration, en particulier en cas d'encombrement géométrique
• Fonction de protection de contact certifiée en accord avec la norme DIN EN ISO 13857 Tableau 4
• Montage simple par boulonnage sur la plaque à buse grâce à des cercles de perçage normalisés
• Poids réduit de 0.1 à 1.6 kg selon la taille, facilitant la manipulation et l'installation
Conception
• Matériau de la grille directrice d'entrée d'air en POM thermoplastique pour une bonne stabilité mécanique
• Perçages disposés en 3x120°, 4x90° ou 6x60° selon le diamètre pour une répartition homogène des efforts
• Plage de diamètres frontaux de 170 mm à 697 mm adaptée aux principales tailles de ventilateurs centrifuges
• Hauteurs de moyeu comprises entre 25 mm et 119 mm pour une intégration aisée dans différentes plaques à buse
• Versions spécifiques ZAvalue prévues pour les associations avec moteurs à commutation électronique EC055 et régulation ZApilot
Caractéristiques techniques
• Diamètre frontal min : 170 mm
• Diamètre frontal max : 697 mm
• Diamètre entrée E1 min : 158 mm
• Diamètre entrée E1 max : 670 mm
• Diamètre entrée E2 min : 145 mm
• Diamètre entrée E2 max : 600 mm
• Diamètre perçage D4 min : 5 mm
• Diamètre perçage D4 max : 11 mm
• Hauteur H min : 25 mm
• Hauteur H max : 119 mm
• Nombre de perçages : 3 unités à 120°
• Nombre de perçages alternatif : 4 unités à 90°
• Nombre de perçages optionnel : 6 unités à 60°
• Poids min : 0.1 kg
• Poids max : 1.6 kg
