Présentation

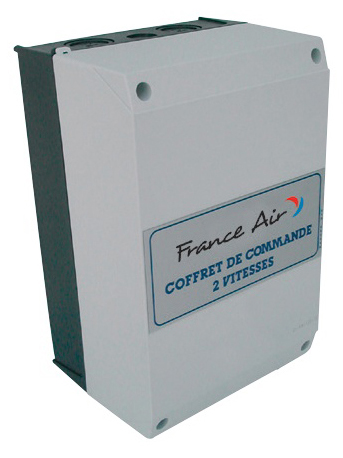

• Le coffret de commande France Air COFFRET 2 VITESSES est conçu pour le pilotage manuel ou à distance de moteurs de ventilation à deux vitesses
• Il permet la commande de deux ou trois ventilateurs pour la gestion coordonnée d'un système d'insufflation et d'extraction d'air
• Ce modèle est disponible en version Dahlander ou à bobinages indépendants afin de s'adapter à différents types de moteurs triphasés
• Le coffret est intégré dans un boitier étanche avec relais thermiques assurant la protection individuelle de chaque vitesse
• Le système propose un commutateur trois positions avec arrêt, petite vitesse et grande vitesse pour une exploitation simple et sécurisée
Applications
• Commande de moteurs de ventilation à deux vitesses dans les bâtiments tertiaires
• Pilotage de groupes de ventilation assurant l'insufflation et l'extraction d'air
• Applications nécessitant une variation manuelle ou à distance de la vitesse de ventilation
• Installations intérieures ou extérieures avec montage mural de coffrets électriques
• Gestion centralisée de un à trois coffrets de ventilation via une commande à distance
Avantages
• Possibilité de commander jusqu'à trois coffrets de ventilation avec une seule commande à distance
• Sécurité renforcée grâce aux relais de protection thermique dédiés à chaque vitesse de moteur
• Boitier étanche offrant une bonne tenue aux environnements de ventilation en locaux techniques
• Souplesse d'utilisation avec choix entre commande intégrée en façade ou commande déportée
• Gamme étendue de calibres de 0,6 A à 57,0 A couvrant des puissances moteur jusqu'à 30 kW
Conception
• Coffrets triphasés pour moteurs deux vitesses à couplage Dahlander ou à bobinages indépendants
• Boitiers étanches avec indice de protection IP65 ou IP66 selon la version de commande
• Commutateur trois positions assurant l'arrêt, la petite vitesse et la grande vitesse
• Relais thermiques réglables séparés pour la grande vitesse et la petite vitesse de chaque moteur
• Montage mural prévu pour une installation intérieure ou extérieure de l'armoire de commande
Caractéristiques techniques
• Nombre de vitesses : 2 vitesses
• Nombre de ventilateurs commandables : 3 ventilateurs max
• Calibres Dahlander intégrée : 15 calibres de 1,0 à 57,0 A
• Calibres bobinages indépendants intégrée : 17 calibres de 0,4 à 57,0 A
• Tension d'alimentation moteur : 400 V triphasé
• Tension d'alimentation commande à distance : 230 V monophasé
• Courant coffrets intégrée : de 0,6 à 57,0 A
• Courant coffrets à distance : de 0,6 à 57,0 A
• Dimensions coffret 180 x 180 x 129 : 180 mm x 180 mm x 129 mm
• Dimensions coffret 160 x 240 x 152 : 160 mm x 240 mm x 152 mm
• Dimensions coffret 187,5 x 250 x 150 : 187,5 mm x 250 mm x 150 mm
• Dimensions coffret 200 x 280 x 152 : 200 mm x 280 mm x 152 mm
• Dimensions coffret 375 x 250 x 175 : 375 mm x 250 mm x 175 mm
• Dimensions coffret 375 x 375 x 175 : 375 mm x 375 mm x 175 mm
• Puissance moteur maximale : 30 kW
