Présentation

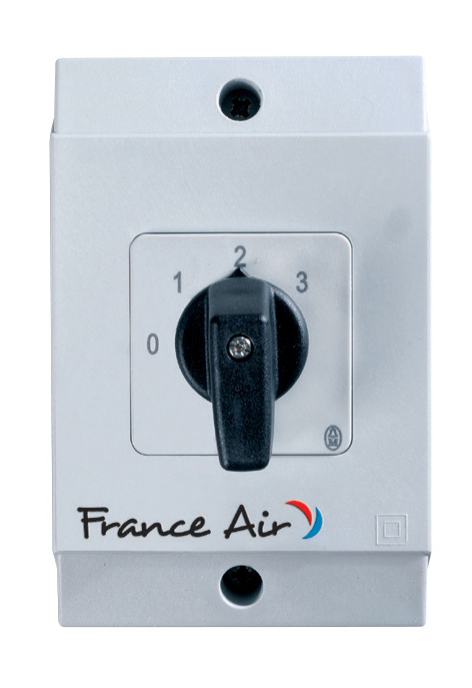

• Le commutateur de marche arrêt France Air COMMUTATEURS M / A est conçu pour la commande directe de moteurs de ventilation mono ou triphasés
• Équipé d'un boitier étanche avec indice de protection IP65, il s'adapte aux installations intérieures et extérieures
• Ce modèle permet la sélection de une, deux ou trois vitesses selon la version choisie
• Sa conception rotative facilite l'utilisation et assure une commande fiable des moteurs en catégorie d'emploi AC 3
• Le système offre une large gamme de puissances pour répondre aux besoins des installations tertiaires et industrielles
Applications
• Commande manuelle de moteurs de ventilation pour bâtiments tertiaires
• Pilotage de ventilateurs utilisés sur des installations de ventilation de process
• Installation murale dans des locaux techniques ou en façade de bâtiment
Avantages
• Gamme très large couvrant la plupart des puissances de moteurs de ventilation courants
• Boitier étanche IP65 assurant une excellente protection contre la poussière et les projections d'eau
• Compatibilité avec les moteurs à une, deux vitesses Dahlander, deux vitesses à bobinages indépendants et trois vitesses monophasés
Conception
• Boitier de commutation étanche monté en saillie pour fixation murale
• Sélecteur rotatif ergonomique pour position marche et arrêt
• Trois tailles de coffrets normalisées T1, T2 et T3 pour adapter l'encombrement à la puissance du moteur
Caractéristiques techniques
• Indice de protection : IP65
• Intensité thermique catégorie AC 1 : 20 A
• Intensité moteur catégorie AC 3 modèle T1 : 9 A
• Intensité moteur catégorie AC 3 modèle T2 : 16 A
• Intensité moteur catégorie AC 3 modèle T3 : 55 A
• Puissance moteur taille coffret T1 : 4 kW
• Puissance moteur taille coffret T2 version 25 A : 7,5 kW
• Puissance moteur taille coffret T2 version 32 A : 12 kW
• Puissance moteur taille coffret T3 version 63 A : 22 kW
• Tension d'alimentation versions mono : 230 V
• Tension d'alimentation versions tri : 400 V
• Nombre de vitesses disponibles selon versions : 1 à 3
• Catégorie d'emploi pour moteur : AC 3
• Fréquence électrique de fonctionnement : 50 Hz
• Température de fonctionnement maximale : 40 °C
