Présentation

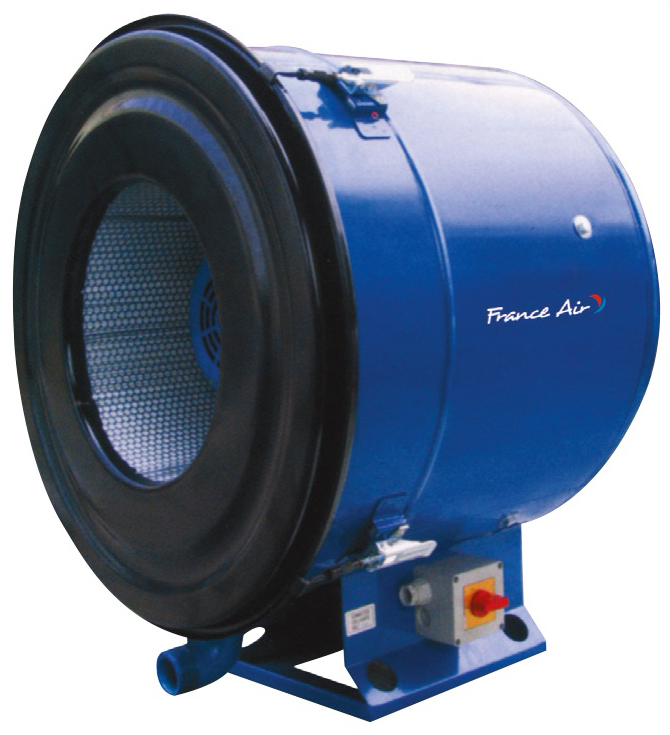

• Le filtre centrifuge France Air FR OIL est conçu pour la dépollution et la filtration des brouillards d'huile dans les installations industrielles
• Il est équipé d'un moto-ventilateur centrifuge intégré fonctionnant en triphasé 230 V ou 400 V à 50 Hz
• Ce modèle utilise une filtration mécanique par cartouches en cellulose et polyester à haute efficacité
• Sa conception compacte permet une installation rapide sur chevalet ou sur support mural au plus près des sources d'émission
• Le système permet également la récupération de l'huile séparée grâce à un raccord dédié de diamètre 1,5 pouce
Applications
• Filtration mécanique des brouillards d'huile entière sur machines d'usinage
• Traitement des brouillards d'huile émulsionnée contenant une faible quantité de poussière
• Dépollution de l'air dans les ateliers industriels équipés de machines-outils
• Récupération de l'huile séparée pour limitation des rejets polluants
• Protection des locaux et des opérateurs contre les aérosols d'huile
Avantages
• Conception compacte facilitant l'intégration sur ou à proximité des machines
• Investissement initial faible pour la dépollution des brouillards d'huile
• Installation rapide grâce aux options de montage sur chevalet ou support mural
• Fonctionnement autonome grâce au ventilateur centrifuge intégré
• Maintenance simplifiée avec ouverture rapide pour le remplacement des cartouches de filtration
Conception
• Corps en acier peint assurant une bonne résistance mécanique et à la corrosion
• Moto-ventilateur centrifuge intégré alimenté en triphasé 230 V ou 400 V à 50 Hz
• Étages de filtration composés d'un préfiltre en cartouche cellulose et d'une cartouche polyester à efficacité BIA USGC
• Raccord d'évacuation d'huile récupérée de diamètre 1,5 pouce permettant la vidange gravitaire
• Possibilité d'ajout d'un kit de post-filtration avec cartouche polyester téflonnée de type USGC
Caractéristiques techniques
• Nombre de modèles : 6 unités
• Réduction de débit avec post-filtration : 20 %
• Tension d'alimentation : 230 V triphasé
• Tension d'alimentation maximale : 400 V triphasé
• Fréquence d'alimentation : 50 Hz
• Hauteur chevalet : 2.5 m
• Diamètre raccord évacuation huile : 1.5 pouce
• Diamètre raccord flexible minimum : 40 mm
• Longueur modèle 6 : 370 mm
• Largeur modèle 6 : 450 mm
• Hauteur modèle 6 : 510 mm
• Diamètre orifice modèle 6 : 100 mm
• Poids modèle 6 : 28 kg
• Niveau sonore modèle 6 : 68 dB
• Poids modèle 8 : 29 kg
• Niveau sonore modèle 8 : 72 dB
• Poids modèles 12 à 26 : 56 kg
• Niveau sonore modèle 12 : 74 dB
• Niveau sonore modèle 15 : 75 dB
• Niveau sonore modèle 20 : 75 dB
• Niveau sonore modèle 26 : 76 dB
• Débit nominal min : 600 m3/h
• Débit nominal max : 2600 m3/h
