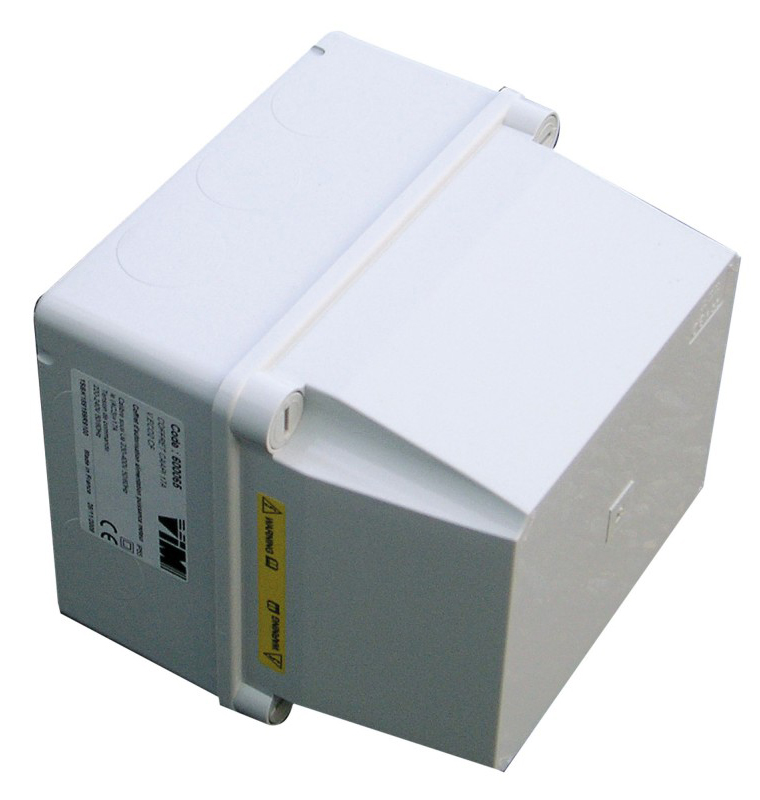

Contacteur de puissance IP55 pour relayage électrique
Vim CAPI

Présentation

• Le contacteur de puissance Vim CAPI permet le relayage de circuits électriques nécessitant un fort pouvoir de coupure sous 230V ou 400V, pour un contrôle fiable des équipements de ventilation et de chauffage
• Équipée d'une commande externe monophasée 230V 50-60Hz, cette unité produit assure le pilotage à distance des appareils tout en maintenant une consommation réduite au maintien
• Ce modèle intègre un contacteur de puissance et un bloc de jonction pour la terre afin de sécuriser l'alimentation et le contrôle des charges électriques importantes
• Sa conception avec boîtier ABS IP55 garantit une excellente étanchéité contre la poussière et les projections d'eau, pour une installation en locaux techniques et environnements exigeants
• Le système est livré avec presse-étoupes montés et kit de fixation, idéal pour un câblage rapide et un montage simplifié dans tout système de commande ou de pompage

Applications

• Relayage de puissance pour démarrage de ventilateurs en fonction d'une consigne de température, d'hygrométrie ou de détection de présence
• Commande de batteries électriques de préchauffage lorsque la température de l'air insufflé atteint un seuil critique
• Coupure de sécurité de l'alimentation des batteries électriques en cas de surchauffe détectée par thermostat de sécurité
• Pilotage d'équipements sous 230V ou 400V nécessitant un fort pouvoir de coupure et un contrôle fiable
• Intégration dans des systèmes de ventilation et de traitement d'air pour gestion automatique des charges électriques

Avantages

• Fort pouvoir de coupure pour relais de circuits de puissance jusqu'à 22A AC1 et 15,5A AC3
• Fiabilité accrue grâce au contact auxiliaire sec permettant le renvoi d'état pour alarmes sonores ou visuelles
• Maintenance simplifiée avec presse-étoupes fournis montés et bornes de raccordement clairement identifiées
• Construction robuste avec boîtier ABS conforme UL94-V0 pour une meilleure tenue au feu et aux chocs
• Polyvalence d'utilisation grâce à une large plage de température ambiante de -20 a +40 C et à l'indice de protection IP55

Conception

• Contacteur de puissance intégré avec bloc de jonction dédié au raccordement de la terre
• Contact auxiliaire sec NF pour signalisation d'état enclenché-declenché vers un système de contrôle ou d'alarme
• Boîtier en ABS RAL 7035 conforme UL94-V0 pour résistance mécanique et sécurité incendie
• Indice de protection IP55 pour étanchéité à la poussière et aux projections d'eau dans les installations techniques
• Presse-étoupes 2 x M20bis et 1 x M16bis fournis pour le passage des câbles de commande et de puissance

Caractéristiques techniques

• Signal de commande : tension monophasée 230V 50-60Hz
• Consommation a l'appel : 33VA 50-60Hz
• Consommation au maintien : 6,5VA 1,5W 50-60Hz
• Pouvoir de coupure : 3 poles de puissance 22A AC1 sous 230-400V
• Puissance moteur : 15,5A AC3 sous 230-400V
• Contact auxiliaire : contact sec NF 3A AC15 sous 230-400V
• Isolation électrique : classe 2
• Capacité de raccordement commande et puissance : 1 a 2,5 mm2
• Capacité de raccordement borne de terre : 1 a 6 mm2
• Entrées de câbles : 3 presse-etoupes 2 x M20bis + 1 x M16bis
• Matériaux : boîtier ABS couleur RAL 7035 conforme UL94-V0
• Indice de protection : IP55
• Environnement d'utilisation : -20 a +40 C
