Présentation

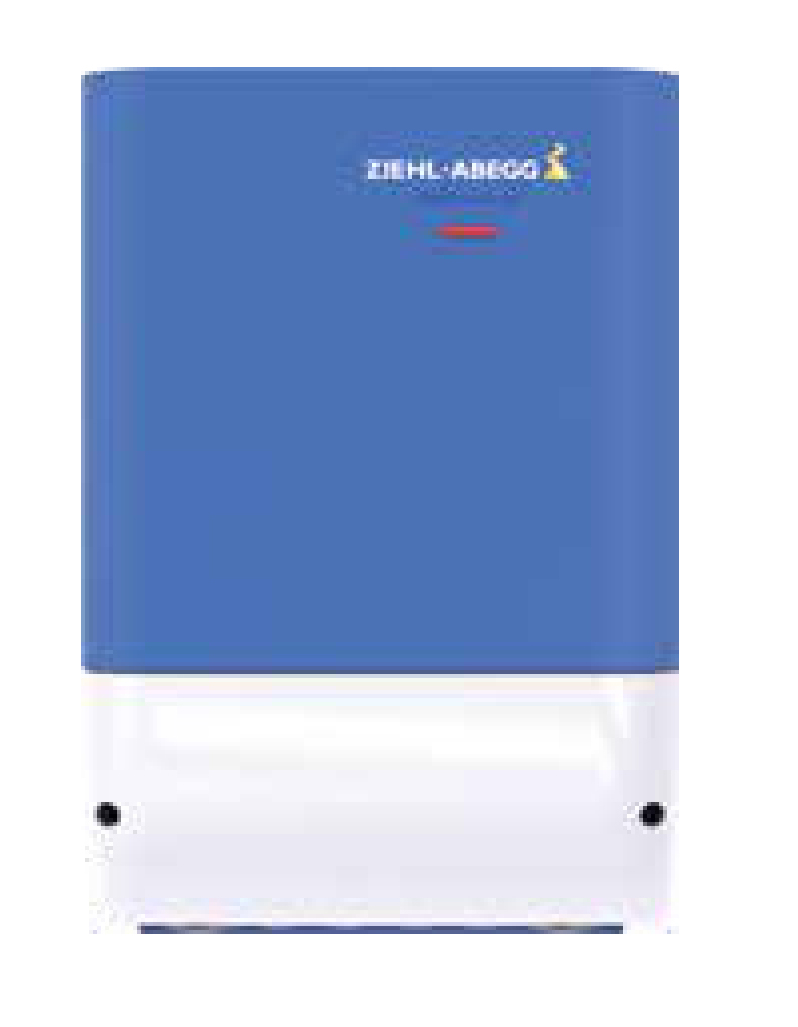

• Le variateur de fréquence Ziehl-Abegg ESDM est conçu pour le contrôle de vitesse économe en énergie de moteurs synchrones à aimants permanents et de ventilateurs associés
• Il permet un pilotage précis par signal externe analogique 0-10 V, 0-20 mA ou signal à modulation de largeur d'impulsion pour adapter le fonctionnement aux besoins réels
• Ce modèle est extensible de manière modulaire grâce à des modules additionnels enfichables permettant l'intégration dans différents réseaux de bus de terrain
• Sa conception intègre une mémoire de paramètres ZAstick pour un transfert rapide des données moteur et une mise en service simplifiée
• Le système offre une protection intégrée du moteur par raccordement de thermistances ou de thermostats, assurant un fonctionnement fiable jusqu'à des températures élevées
Applications
• Régulation de vitesse de moteurs synchrones à aimants permanents dans les installations de ventilation industrielle
• Commande de ventilateurs pour le traitement de l'air dans les bâtiments tertiaires et commerciaux
• Pilotage de moteurs de ventilateurs à haut rendement dans les systèmes d'extraction et d'insufflation d'air
• Intégration dans des réseaux de supervision par bus de terrain pour la gestion technique centralisée
• Adaptation de la vitesse des moteurs en fonction de signaux de capteurs de pression, de débit ou de température
Avantages
• Réalisation d'importantes économies d'énergie grâce à l'adaptation en continu de la vitesse des moteurs synchrones à aimants permanents
• Mise en service rapide rendue possible par la mémoire de paramètres ZAstick contenant les données moteur et ventilateur
• Évolutivité élevée grâce à des modules additionnels de communication compatibles avec de nombreux protocoles de bus
• Sécurité de fonctionnement améliorée grâce à l'intégration d'une protection moteur par thermostat ou thermistance
• Souplesse de commande avec entrée analogique configurable et entrée numérique pour la fonction marche arrêt
Conception
• Entrée analogique E1 configurable par cavalier pour un signal 0-10 V, 0-20 mA ou signal à modulation de largeur d'impulsion
• Entrée numérique 24 V dédiée à la fonction d'activation et de désactivation du variateur
• Contact de signalisation de défaut à potentiel libre avec capacité de coupure maximale de 2 A à 250 V courant alternatif
• Bornes de raccordement pour sonde thermique type thermistance ou thermostat de protection moteur
• Logement dédié pour module mémoire ZAstick permettant le chargement automatique des paramètres à l'application de la tension
Caractéristiques techniques
• Tension d'entrée : 208-480 V 3 phases 50/60 Hz
• Tension nominale ESDM8.5 : 400 V
• Courant nominal ESDM8.5 : 8.5 A
• Puissance nominale ESDM8.5 : 4.0 kW
• Puissance nominale ESDM17 : 7.5 kW
• Puissance nominale ESDM32 : 15 kW
• Courant nominal ESDM17 : 17 A
• Courant nominal ESDM32 : 32 A
• Température nominale de fonctionnement : 55 °C
• Température ambiante maximale : 55 °C
• Indice de protection boîtier : IP54
• Puissance dissipée ESDM8.5 : 200 W
• Puissance dissipée ESDM17 : 400 W
• Puissance dissipée ESDM32 : 650 W
• Fusible ligne max ESDM8.5 : 10 A
• Fusible ligne max ESDM17 : 20 A
• Fusible ligne max ESDM32 : 35 A
• Dimensions ESDM8.5 : 250 x 302 x 195.5 mm
• Dimensions ESDM17 : 250 x 302 x 195.5 mm
• Dimensions ESDM32 : 279 x 405 x 260 mm
• Poids ESDM8.5 : 5.60 kg
• Poids ESDM17 : 5.90 kg
• Poids ESDM32 : 19.60 kg
• Charge maximale du contact de défaut : 2 A 250 V courant alternatif
• Plage de signal analogique : 0-10 V ou 0-20 mA ou 0-100 % signal à modulation de largeur d'impulsion
