Présentation

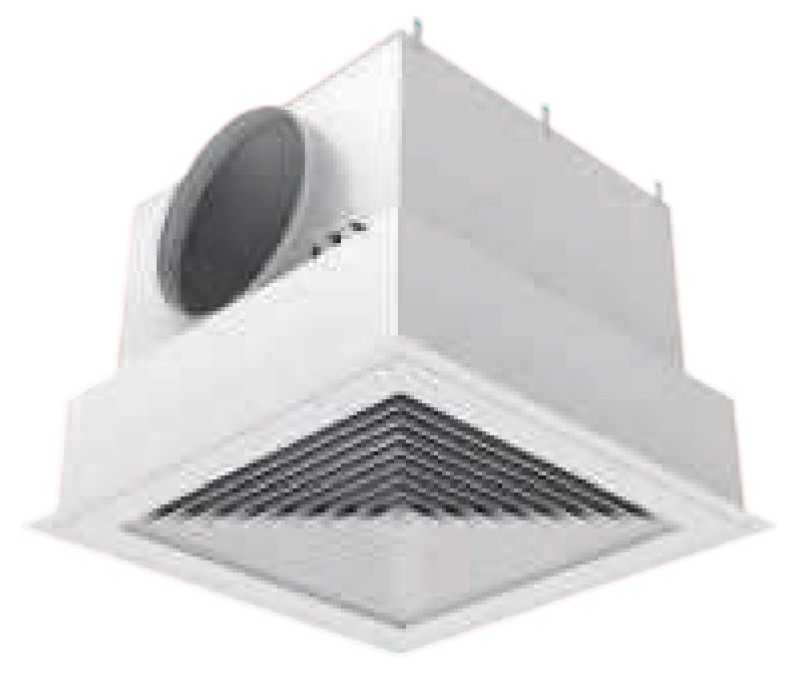

• Le caisson porte-filtre terminal France Air CLEAN BOX 3 est conçu pour la filtration terminale de l'air dans les salles propres en soufflage et en reprise
• Il assure une diffusion homogène de l'air filtré dans les zones à risques en flux non unidirectionnel tout en maintenant un haut niveau de propreté particulaire
• Sa construction 100 % soudée garantit une enveloppe parfaitement étanche et très robuste adaptée aux environnements exigeants
• Ce modèle accepte plusieurs épaisseurs de filtres haute efficacité, ce qui permet d'optimiser les débits et les pertes de charge de l'installation
• Le système de fixation universel et le serrage de filtres sans outils facilitent l'intégration du caisson dans les plafonds de salles propres
Applications
• Filtration terminale en soufflage d'air dans les salles propres classées ISO 8 à ISO 6
• Reprise d'air filtré dans les zones à risques des industries pharmaceutiques
• Traitement de l'air dans les laboratoires et environnements hospitaliers contrôlés
• Salles propres des industries agroalimentaires, chimiques et spatiales
• Intégration dans les plafonds en panneaux sandwich des locaux à atmosphère contrôlée
Avantages
• Enveloppe du caisson soudée en continu assurant une étanchéité et une robustesse élevées
• Serrage des filtres immédiat et sans outils grâce à un mécanisme multi-positions à plus ou moins 3 mm
• Compatibilité avec deux épaisseurs de filtres, 66-68 mm et 110 mm, avec un seul caisson pour une grande flexibilité
• Système de fixation universel sur panneaux sandwich permettant une pose rapide et sécurisée
• Gamme complète de diffuseurs et compatibilité avec d'autres filtres du marché pour une adaptation aux besoins de chaque projet
Conception
• Caisson en tôle d'acier 15-10e peint blanc RAL 9010 et soudé en continu
• Plan de joint monobloc évidé en son centre assurant l'étanchéité entre caisson et filtre
• Serrage des filtres par clips automatiques sans recours à des outils
• Quatre prises de pression à 90 degrés pour tube cristal de diamètre intérieur 6 mm raccordées en amont et en aval
• Diffuseurs affleurants aux rebords périphériques du caisson en acier peint blanc RAL 9010
Caractéristiques techniques
• Nombre de tailles de caisson : 6 unités
• Épaisseur de filtres compatibles : 66-68-110 mm
• Taille 3.3 dimensions filtre : 305 x 305 x 66-68-110 mm
• Taille 3.3 hauteur caisson PDC : 277 mm
• Taille 3.3 diamètre piquage PDC : 158 mm
• Taille 3.3 poids PDC : 7 kg
• Taille 6.6 dimensions filtre : 610 x 610 x 66-68-110 mm
• Taille 6.6 diamètre piquage PDC : 313 mm
• Taille 6.6 poids PDC : 15 kg
• Taille 12.6 dimensions filtre : 1220 x 610 x 66-68-110 mm
• Taille 12.6 diamètre piquage PDC : 498 mm
• Taille 12.6 poids PDC : 23 kg
• Pression de service filtres E11 en soufflage sur 3.3.66 : 150 Pa
• Débit max en soufflage filtre E11 sur 6.6.110 : 1485 m3/h
• Débit max en reprise filtre H14 sur 12.6.110 avec grille MCPF : 3600 m3/h
