Présentation

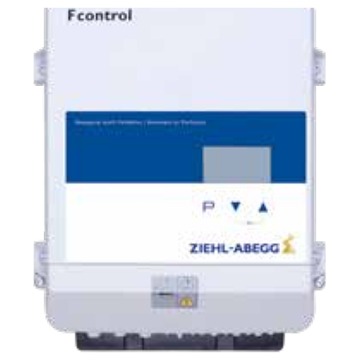

• Le variateur de fréquence Ziehl-Abegg FSDM AM est conçu pour le contrôle de la vitesse des moteurs asynchrones triphasés dans les applications de ventilation et de climatisation
• Équipé d'un filtre sinus triphasé intégré, il délivre une tension de sortie parfaitement sinusoïdale pour une alimentation douce des moteurs
• Ce modèle intègre un afficheur multifonction à cristaux liquides permettant le réglage précis des vitesses et des paramètres moteur
• La commande de la vitesse peut se faire par signal analogique externe ou par potentiomètre pour une adaptation aisée aux installations existantes
• Le variateur de fréquence FSDM AM assure un fonctionnement économe en énergie et réduit les nuisances sonores dans les environnements sensibles
Applications
• Commande de ventilateurs dans les installations de réfrigération commerciale et industrielle
• Régulation de la vitesse des ventilateurs dans les systèmes de climatisation et de traitement d'air
• Pilotage de moteurs pour la ventilation générale dans les bâtiments tertiaires et industriels
• Utilisation dans les installations de ventilation pour salles propres et environnements sensibles au bruit
• Applications en agriculture nécessitant une variation de vitesse des moteurs pour la ventilation
Avantages
• Réduction significative de la consommation d'énergie grâce à l'adaptation continue de la vitesse moteur aux besoins réels
• Suppression des bruits électromagnétiques de moteur grâce à la tension de sortie sinusoïdale
• Aucune obligation d'utiliser des câbles moteur blindés, ce qui simplifie l'installation et réduit les coûts
• Longueur de câble moteur non limitée par le variateur, offrant une grande liberté de conception d'installation
• Protection intégrée des moteurs grâce à la possibilité de connexion de thermostats ou de thermistances
Conception
• Filtre sinus triphasé intégré phase-phase et phase-terre pour une tension de sortie sinusoïdale
• Afficheur multifonction à cristaux liquides avec affichage en texte clair des paramètres et états de fonctionnement
• Entrée analogique paramétrable pour consigne de vitesse en 0-10 V, 0-20 mA ou signal à modulation de largeur d'impulsion
• Entrée numérique 24 V pour commande marche arrêt par contact extérieur
• Contact libre de potentiel de signalisation de défaut avec charge maximale de 250 V et 2 A
Caractéristiques techniques
• Tension d'alimentation : 208-480 V
• Fréquence d'alimentation : 50-60 Hz
• Plage de courant assigné : 2.5-50 A
• Température assignée : 40-55 °C
• Fusible de ligne max : 6-63 A
• Dissipation thermique max : 50-910 W
• Température ambiante maximale : 55 °C
• Indice de protection : IP54
• Poids selon version : 2.9-32.8 kg
• Dimensions FSDM2.5AM (largeur x hauteur x profondeur) : 240 x 284 x 115 mm
• Dimensions FSDM5AM à FSDM16AM (largeur x hauteur x profondeur) : 250 x 302 x 195.5 mm
• Dimensions FSDM22AM (largeur x hauteur x profondeur) : 280 x 355 x 239 mm
• Dimensions FSDM32AM à FSDM50AM (largeur x hauteur x profondeur) : 386 x 525 x 283 mm
• Tension du contact de défaut max : 250 V
• Courant du contact de défaut max : 2 A
