Présentation

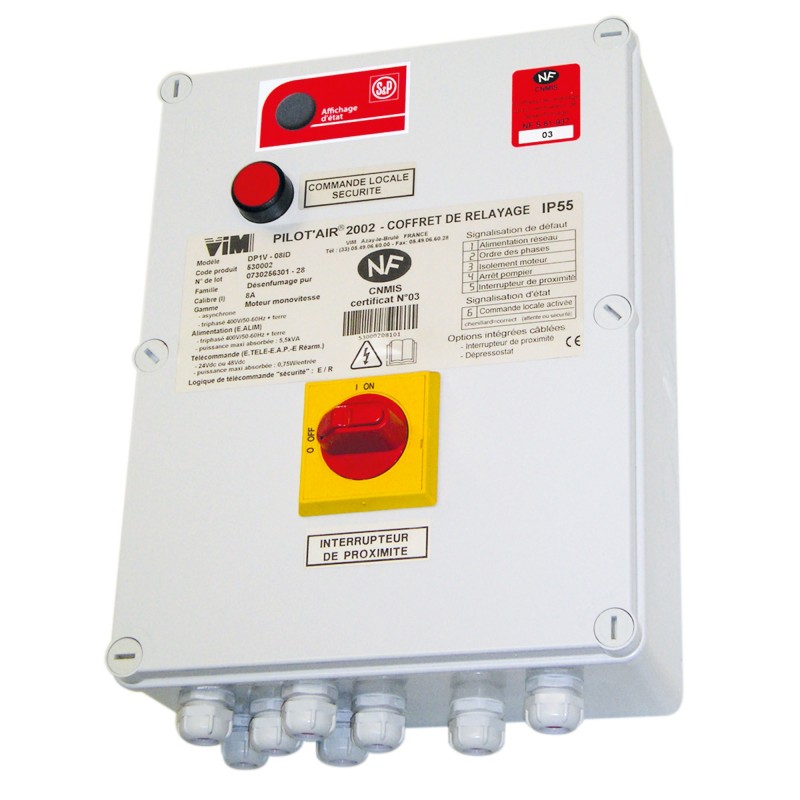

• Le coffret de relayage Vim PILOT'AIR 2002 DP produit assure le démarrage progressif et le contrôle des ventilateurs de désenfumage dans les installations de sécurité incendie
• Équipée d'une carte électronique à micro-contrôleur entièrement résinée, l'unité gère la commande moteur et le contrôle du circuit de puissance avec un haut niveau de fiabilité
• Ce modèle limite le courant d'appel à environ 3 fois l'intensité nominale, ce qui permet d'optimiser le pompage d'énergie électrique et de réduire les contraintes sur le réseau d'alimentation
• Sa conception intègre un afficheur digital pour le contrôle des défauts, la mémorisation des événements et la surveillance de l'isolement afin de sécuriser le système
• Les composants sont réunis dans un coffret IP55 en ABS, adapté à une installation intérieure ou extérieure et conçu pour garantir une excellente étanchéité et une maintenance aisée
Applications
• Commande et protection de ventilateurs de désenfumage dans les Etablissements Recevant du Public (ERP)
• Pilotage de ventilateurs de désenfumage pour Immeubles de Grande Hauteur (IGH) avec contrôle des intensités de démarrage
• Intégration dans des systèmes de désenfumage pur 1 vitesse alimentés par moteurs asynchrones tri 400 V 50-60 Hz
• Gestion des circuits de commande en 24 ou 48 VDC, en émission ou en rupture, dans les installations de sécurité incendie
• Utilisation sur installations alimentées via groupe électrogène nécessitant un contrôle précis du courant de démarrage
Avantages
• Réduction de consommation énergétique grâce à la limitation du courant de démarrage à environ 3 In au lieu de 7-9 In
• Economie sur le coût de l'installation par diminution du surdimensionnement du TGBT et des groupes électrogènes
• Fiabilité accrue grâce à une carte électronique résinée, protégée contre l'oxydation et les vibrations
• Maintenance simplifiée avec afficheur digital pour auto-diagnostic, mémorisation des défauts et aide à la mise en service
• Compatibilité renforcée avec les principales CMSI du marché et possibilité de raccordement direct à des ventilateurs de désenfumage de la gamme Vim
Conception
• Coffret de relayage IP55 en ABS livré avec presse-étoupes et kit mural de fixation pour montage rapide
• Carte électronique à micro-contrôleur entièrement résinée pour résistance mécanique et protection contre la corrosion
• Système de commande adapté aux moteurs asynchrones triphasés 400 V 50-60 Hz avec démarrage progressif intégré
• Entrées de télécommandes 24 ou 48 VDC non polarisées pour simplifier le câblage et éviter les inversions
• Afficheur digital à segments pour signalisation d'état, visualisation des défauts et mémorisation des 3 derniers événements
Caractéristiques techniques
• Alimentation : 400 V tri 50-60 Hz + terre
• Télécommande : 24 ou 48 VDC, émission ou rupture
• Puissance : pour moteurs de 4-75 kW selon calibre
• Intensité nominale : calibres 18-34-42-60-75-85-100-140 A
• Indice de protection coffret : IP55
• Installation : intérieure ou extérieure
• Contrôle : affichage digital des états et défauts
• Gestion isolement : contrôle CPI réglé à 500 kohm
• Compatibilité : testé avec groupes électrogènes et principales CMSI
• Enveloppe : ABS avec presse-étoupes et kit mural
• Options : interrupteur de proximité, dépressostats et coffrets livrés raccordés
• Dimensions : tailles 3-4-6 disponibles selon calibre
