Présentation

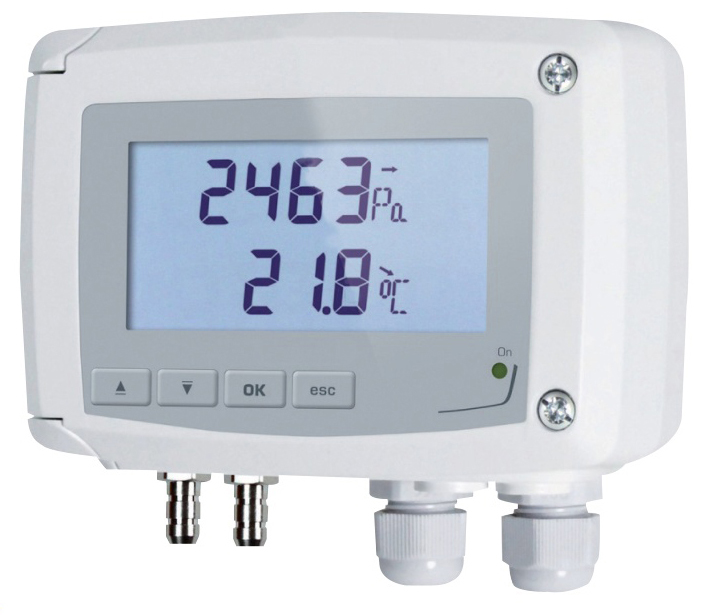

• Le capteur transmetteur de pression France Air KIT CP 212 est conçu pour la mesure précise de surpression et de dépression dans les réseaux d'air et de gaz neutres
• Il permet de délivrer un signal analogique de contrôle vers un régulateur pour piloter la variation du débit d'extraction ou d'insufflation
• Ce modèle intègre un afficheur digital large permettant une lecture immédiate et fiable de la pression mesurée
• Sa conception intègre une électrovanne d'auto-calibration et une compensation en température pour garantir une excellente stabilité dans le temps
• Le système est fourni en kit avec transformateur et accessoires de montage pour une installation rapide sur paroi
Applications
• Mesure de surpression ou de dépression dans les salles propres et laboratoires
• Régulation de la pression ambiante par variation du débit d'extraction sur boîtes à débit variable ou variateur de fréquence
• Surveillance de pression différentielle dans les réseaux de ventilation d'air et de gaz neutres
• Contrôle de conformité des zones à pression maîtrisée dans les bâtiments tertiaires et hospitaliers
• Intégration dans des systèmes de gestion technique du bâtiment pour supervision centralisée
Avantages
• Montage mural facilité grâce à une plaque de fixation et un boîtier compact en ABS IP65
• Lecture de la pression très précise sur un écran digital avec affichage des valeurs et des unités configurables
• Sorties analogiques sélectionnables en tension ou en courant pour une compatibilité avec la plupart des régulateurs
• Auto-calibration automatique avec dérive du zéro nulle pour une fiabilité accrue sur la durée
• Présence d'alarmes visuelles et sonores pour signaler les dépassements de seuil ou les défauts de mesure
Conception
• Boîtier en ABS autoextinguible classé V0 selon UL94 avec indice de protection IP65
• Afficheur à cristaux liquides de 75x40 mm sur deux lignes avec caractères de 10 mm pour les valeurs et 5 mm pour les unités
• Raccords cannelés de diamètre 6,2 mm adaptés aux tubes souples de prise de pression
• Deux alarmes lumineuses par diodes électroluminescentes rouges et alarme sonore intégrée de 80 dB
• Livraison avec transformateur 230 V/24 V et traversée de cloison de 110 mm pour la connexion aux réseaux d'air
Caractéristiques techniques
• Indice de protection : IP65
• Dimensions afficheur : 75x40 mm
• Hauteur des caractères valeurs : 10 mm
• Hauteur des caractères unités : 5 mm
• Diamètre des raccords cannelés : 6.2 mm
• Diamètre passe câble : 6 mm
• Diamètre presse étoupe : 8 mm
• Poids : 340 g
• Plage de température de compensation : 0-50 °C
• Exactitude pression : 0.5 % de la lecture ±2 Pa
• Exactitude température : 0.5 % de la lecture ±0.5 °C
• Temps de réponse : 0.3 s
• Surpression admissible : 21000 Pa
• Niveau sonore buzzer : 80 dB
• Période auto-calibration réglable : 1-60 min
