Présentation

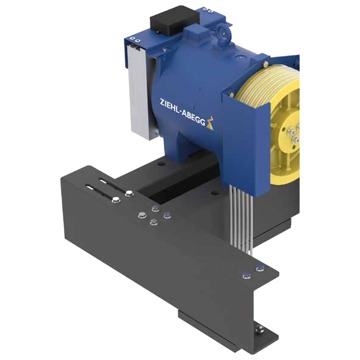

• Le châssis plat Ziehl-Abegg ZAframe MF2800 MF4000 est conçu pour le support de machines d'ascenseur de la gamme ZAtop
• Il est équipé d'une structure en tôle boulonnée offrant une grande rigidité mécanique
• Ce modèle permet de reprendre des charges statiques allant jusqu'à 4000 kg selon la version installée
• Sa conception autorise des charges utiles typiques de 630 kg à 1600 kg pour la cabine d'ascenseur
• Le système est livré démonté afin de faciliter le transport et la mise en place sur site
Applications
• Installation de machines d'ascenseur ZAtop dans des gaines neuves ou rénovées
• Supportage mécanique de treuils d'ascenseur pour charges utiles de 630 kg à 1600 kg
• Intégration dans des locaux techniques d'ascenseur à espace réduit grâce au châssis plat
Avantages
• Capacité de charge statique élevée jusqu'à 4000 kg pour s'adapter à de nombreuses configurations d'ascenseur
• Montage par éléments boulonnés permettant une installation simple et rapide sur site
• Livraison en éléments démontés réduisant l'encombrement et les contraintes de transport
Conception
• Structure en tôle d'acier boulonnée assurant une bonne répartition des efforts mécaniques
• Châssis plat compatible avec les moteurs d'ascenseur ZAtop de type SM200.15D à SM200.45E
• Isolation vibratoire intégrée pour limiter la transmission des vibrations à la structure du bâtiment
Caractéristiques techniques
• Charge statique max MF2800 : 2800 kg
• Charge statique max MF4000 : 4000 kg
• Charge utile typique : 630 kg
• Charge utile max typique : 1600 kg
• Plage de diamètre de poulie pour SM200.15D/23D/30D : 160-450 mm
• Plage de diamètre de poulie pour SM200.40E/45E : 160-500 mm
• Nombre de versions de châssis : 2
• Poids supporté par version MF2800 : 2800 kg
• Poids supporté par version MF4000 : 4000 kg
