Présentation

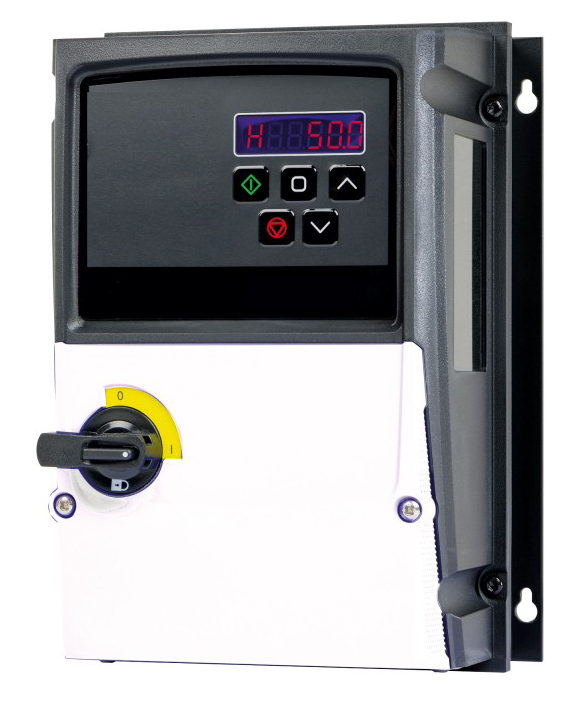

• Le variateur de fréquence Vim VFIK est conçu pour produit assurer une commande précise et évolutive des moteurs asynchrones triphasés dans les installations de ventilation et de process
• Équipé d'un régulateur PI intégré, il permet une régulation automatique des débits et des pressions en fonction des besoins réels
• Ce modèle est disponible en versions monophasées et triphasées couvrant une large plage de puissances de 0,37 à 90 kW. Sa conception robuste avec indice de protection IP66 jusqu'à 22 kW puis IP55 jusqu'à 90 kW garantit une excellente tenue en milieu technique.
• Le système offre une interface de commande en façade et des possibilités de pilotage déporté pour une intégration aisée dans les installations existantes
Applications
• Pilotage de ventilateurs en pression constante dans les réseaux de ventilation aéraulique
• Régulation de débit d'air en fonction de la température, de l'hygrométrie, du CO2, des COV ou de la qualité d'air intérieur
• Variation de vitesse de moteurs asynchrones triphasés 230/400 V ou 400/690 V en tertiaire et industriel
• Commande de groupes de ventilation ou d'extraction d'air avec fonctionnement permanent jusqu'à 40C
• Remplacement et modernisation d'anciennes installations équipées de variateurs de génération VFTM-PR
Avantages
• Régulation automatique des débits grâce à l'utilisation de capteurs externes de qualité d'air et de présence
• Pilotage en pression constante des ventilateurs lorsqu'il est associé au régulateur externe VCHV
• Souplesse d'utilisation avec commande marche/arrêt et réglage de fréquence directement en façade ou en commande déportée
• Compatibilité avec tous les régimes de neutre TT, TN et IT grâce au filtre RFI/CEM intégré et déconnectable
• Niveau de rendement IE2 répondant au règlement ERP moteurs électriques et variateurs de vitesse n°1781/2019
Conception
• Indice de protection IP66 jusqu'à 22 kW puis IP55 de 30 à 90 kW pour une excellente tenue en environnement difficile
• Alimentation variateur 230 V monophasé avec sortie moteur triphasé 230 V pour la gamme VFIK Mono
• Alimentation variateur 400 V triphasé avec sortie moteur triphasé 400 V pour la gamme VFIK Tri
• Entrée analogique configurable en signal 0-10 Vdc ou 4-20 mA pour le raccordement de sondes et capteurs
• Sortie analogique configurable en signal 0-10 Vdc ou 4-20 mA pour la transmission d'informations de fonctionnement
• Entrées logiques programmables pour les fonctions marche/arrêt, marche forcée ou vitesse prédéfinie
• Sortie relais programmable pour report de défaut, signal de marche ou pilotage d'électrovanne gaz
• Alimentations intégrées pour potentiomètre 10 Vdc/10 mA et pour sonde 24 Vdc/100 mA déportées
• Interface Modbus RTU RS485 pour communication et intégration dans les systèmes de gestion technique
• Interrupteur de proximité intégré disponible sur les modèles Mono et Tri jusqu'à 22 kW inclus
Caractéristiques techniques
• Plage de fréquence de sortie : 15-50 Hz
• Tension d'alimentation VFIK Mono : 230 V monophasé 50/60 Hz + terre
• Tension de sortie VFIK Mono : 230 V triphasé
• Tension d'alimentation VFIK Tri : 400 V triphasé 50/60 Hz + terre
• Tension de sortie VFIK Tri : 400 V triphasé
• Plage de puissance VFIK Mono : 0,37-2,2 kW
• Plage de puissance VFIK Tri : 0,75-90 kW
• Température d'utilisation : -20 à +40C
• Intensité de sortie maxi VFIK Mono : 2,3-10,5 A selon modèle
• Intensité de sortie maxi VFIK Tri : 2,2-180 A selon modèle
• Indice de protection : IP66 jusqu'à 22 kW, IP55 de 30 à 90 kW
• Fréquence de découpage maxi : 8 kHz en fonctionnement permanent à 40C
• Contact relais : 5 A max sous 250 Vac ou 30 Vdc, 1 A sous 250 Vac cos 0,5
• Alimentation potentiomètre : 10 Vdc 10 mA
• Alimentation sonde : 24 Vdc 100 mA
• Dimensions taille T1 : 161x232x162 mm (A x B x C)
• Dimensions taille T6 : 330x865x332 mm (A x B x C)
• Poids : de 2,5 à 55 kg selon taille
