Présentation

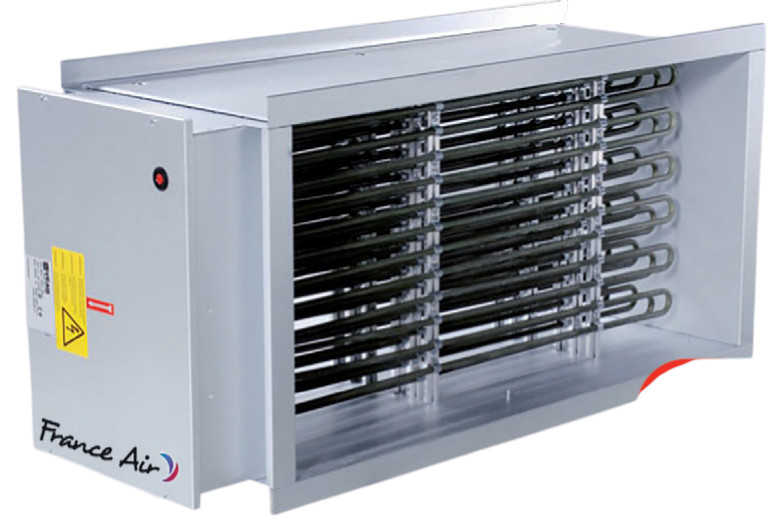

• La batterie de chauffage électrique France Air Systair Cirec REC est conçue pour le chauffage terminal de l'air en gaine ou sur plénum à section rectangulaire
• Équipée d'une enveloppe en acier galvanisé, elle assure une diffusion de chaleur homogène sur toute la section de passage d'air
• Ce modèle fonctionne en alimentation triphasée 400 V avec une plage de puissance comprise entre 6 kW et 30 kW selon la version choisie
• Sa conception intègre deux thermostats de sécurité distincts afin de garantir un fonctionnement fiable même en cas de variations de débit d'air
• Le système est prévu pour être associé à un régulateur de puissance externe et à des capteurs de température pour une régulation précise du chauffage
Applications
• Chauffage terminal d'air en gaine pour réseaux de ventilation à section rectangulaire
• Complément de chauffage sur plénum en sortie de caissons de ventilation type Kana REC ECM
• Préparation d'air soufflé dans des installations de traitement d'air intérieures
• Maintien en température de locaux tertiaires ou techniques via batteries électriques en gaine
• Applications de chauffage d'air nécessitant des puissances comprises entre 6 kW et 30 kW
Avantages
• Adaptée aux installations terminales grâce à une hauteur de piquage de 200 à 500 mm
• Large gamme de puissances électriques de 6 kW à 30 kW pour s'adapter à de nombreux débits d'air
• Sécurité renforcée par deux thermostats distincts, à réarmement automatique et manuel
• Compatibilité directe avec les caissons de ventilation Kana REC ECM et Kana REC ECM isolé
• Raccordement facilité sur gaines rectangulaires grâce à des brides normalisées avec trous de fixation pré-percés
Conception
• Enveloppe réalisée en acier galvanisé pour une bonne résistance mécanique et à la corrosion
• Deux thermostats de sécurité intégrés, l'un à réarmement automatique calibré à 60°C et l'autre à réarmement manuel calibré à 120°C
• Alimentation électrique triphasée 400 V permettant d'alimenter des puissances jusqu'à 30 kW
• Indice de protection IP40 pour une installation en intérieur dans des locaux techniques
• Section rectangulaire avec longueurs de 400 mm à 800 mm et hauteurs de 200 mm à 500 mm selon les versions
Caractéristiques techniques
• Plage de puissance : 6 à 30 kW
• Tension d'alimentation : 400 V triphasé
• Température de déclenchement thermostat automatique : 60 °C
• Température de déclenchement thermostat manuel : 120 °C
• Vitesse minimale d'air en traversée : 1,5 m/s
• Vitesse minimale d'air pour la sécurité de mise en route : 2 m/s
• Indice de protection : IP40
• Débit d'air minimum version 40 x 20 - 6 kW : 432 m3/h
• Débit d'air minimum version 80 x 50 - 30 kW : 2160 m3/h
• Intensité nominale version 40 x 20 - 6 kW : 8,7 A
• Intensité nominale version 60 x 30 - 30 kW : 43,3 A
• Longueur hors tout versions : 423 à 823 mm
• Hauteur de section d'air : 200 à 500 mm
• Poids version 40 x 20 - 6 kW : 5,8 kg
• Poids version 80 x 50 - 30 kW : 21,8 kg
