Présentation

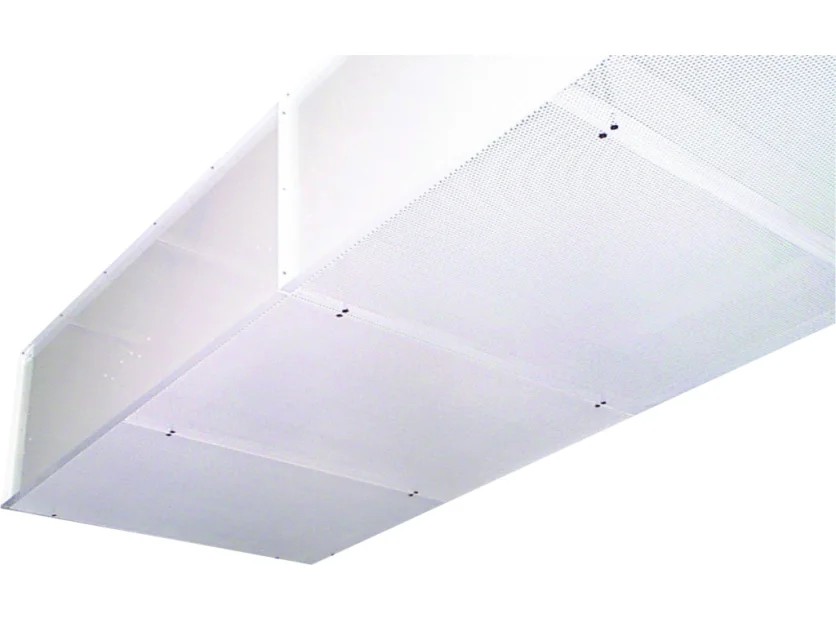

• Le plafond filtrant France Air KHEOPS est conçu pour assurer la diffusion d'air ultra propre dans les salles d'opération hybrides à risque 3 et 4
• Il intègre les rails d'imagerie 2D et 3D et s'adapte aux contraintes architecturales spécifiques des blocs opératoires hybrides
• Ce modèle permet de protéger efficacement le champ opératoire grâce à un flux d'air homogène sur la zone à risque
• Sa conception en solution sur mesure autorise l'intégration des systèmes de suspension d'imagerie en partie haute
• Le système de filtration à très haute efficacité associé à la diffusion Secure Flow assure l'atteinte de la classe de propreté ISO 5
Applications
• Ventilation et filtration d'air dans les salles d'opération hybrides en milieu hospitalier
• Protection du champ opératoire en chirurgie cardiaque et vasculaire
• Maintien d'un environnement contrôlé pour interventions neurochirurgicales et générales
• Salles propres médicales soumises aux normes NF S 90-351 et NF ISO 14 644-1
• Blocs opératoires accueillant des systèmes d'imagerie médicale 2D et 3D
Avantages
• Interopérabilité élevée avec les systèmes de radiographie 2D et 3D grâce à l'intégration des rails d'imagerie
• Pluridisciplinarité facilitée pour la chirurgie cardiaque, vasculaire, neurochirurgicale et générale
• Flux d'air homogène dans la zone à risque assurant une protection maximale du champ opératoire
• Solution sur mesure permettant une adaptation précise aux contraintes architecturales de chaque salle hybride
• Conformité aux exigences de la norme NF S 90-351 pour les salles à risque 3 et 4
Conception
• Plénum en inox ou acier peint dimensionné spécifiquement pour la salle à équiper
• Ensemble de filtres très haute efficacité H14 assurant une filtration particulaire de niveau ISO 5
• Diffusion de type Secure Flow garantissant une répartition homogène de l'air filtré
• Intégration des systèmes de suspension et des rails des appareils d'imagerie médicales en partie haute
• Conception modulaire permettant une configuration adaptée aux équipements d'imagerie et aux contraintes de structure
Caractéristiques techniques
• Classe de risque : 3-4 suivant NF S 90-351
• Classe de propreté : ISO 5 suivant NF ISO 14 644-1
• Niveau de filtration : H14 très haute efficacité
• Nombre de dimensions de diffusion : 2 plans principaux
• Type d'imagerie compatible : 2 modes (2D et 3D)
• Matériaux de plénum : 2 choix (inox ou acier peint)
• Année de conception guide : 2023
• Température de service typique : 20 °C
• Taux de renouvellement d'air : 1 niveau conforme au risque 4
• Durée de fonctionnement prévue : 24 h/jour
• Pression de service nominale : 1 niveau adapté au filtre H14
• Hauteur d'installation recommandée : 2,5 m
• Tension d'alimentation des équipements intégrés : 230 V
• Fréquence du réseau électrique : 50 Hz
• Durée de vie indicative des filtres : 1 an
