Présentation

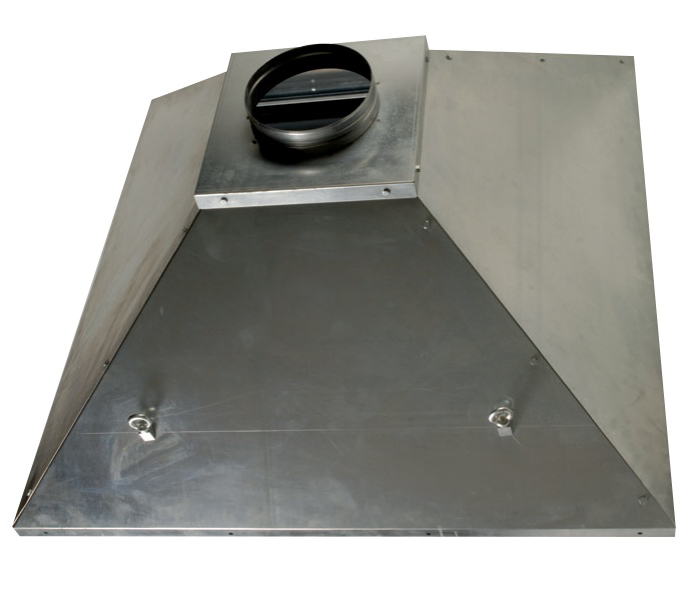

• La hotte de captage France Air TRAPP'AIR H est conçue pour l'extraction des fumées, brouillards d'huile et airs chauds au-dessus des postes de travail
• Elle assure une captation efficace des polluants stratifiants grâce à une géométrie optimisée et à une implantation en suspension
• Ce modèle se décline en version standard ou en version haute efficacité avec fente d'aspiration périphérique réglable
• Sa conception intègre une goulotte de récupération des condensats avec orifices d'évacuation dédiés
• Le système est disponible en acier galvanisé en standard, avec options en aluminium ou inox pour s'adapter aux ambiances corrosives
Applications
• Captation des polluants et fumées sur bains de traitement thermique
• Extraction des émanations sur bains de traitement de surface industriels
• Captage des fumées et vapeurs sur fours de cuisson
• Aspiration des solvants et vapeurs en imprimerie et ateliers graphiques
• Captation des brouillards d'huile et d'air chaud au-dessus de postes de process
Avantages
• Large couverture dimensionnelle avec 5 tailles standard pour s'adapter aux postes de travail
• Haute efficacité de captation grâce à la fente d'aspiration périphérique réglable en version haute efficacité
• Gestion maîtrisée des condensats avec goulotte intégrée et orifices d'évacuation dédiés
• Possibilité de réalisation sur mesure pour les configurations spécifiques ou grandes surfaces
• Choix du matériau, acier galvanisé, aluminium ou inox, pour optimiser la résistance chimique
Conception
• Réalisation en acier galvanisé avec supports de suspension intégrés pour fixation par câbles ou tiges filetées
• Goulotte de récupération des condensats avec point bas d'évacuation et orifices de purge de diamètre 15 mm lisse
• Version haute efficacité équipée de fentes périphériques aspirantes à largeur réglable par visserie
• Capteurs horizontaux prévus pour montage par suspension avec raccordement sur réseau d'extraction
• Sections sur mesure divisées en modules pour des surfaces indicatives d'environ 2,75 m2
Caractéristiques techniques
• Coefficient de calcul du débit à 4 côtés ouverts : 1,4 PHV
• Vitesse d'air de calcul recommandée : 0,5 m/s
• Plage de vitesse d'air possible : 0,25 à 1 m/s
• Débordement conseillé du capteur : 0,4 H
• Débordement réduit possible du capteur : 0,1 à 0,2 m
• Surface indicative de fabrication monobloc max : 2,75 m2
• Nombre de points de purge pour versions standard : 2 unités
• Nombre de points de purge pour dimension supérieure à 2000 mm : 3 unités
