Présentation

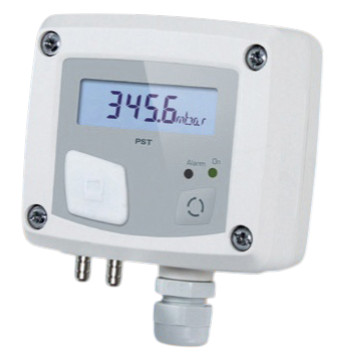

• Le capteur transmetteur de pression différentielle France Air PST 12 est conçu pour la mesure et le contrôle des pressions dans les réseaux d'air
• Il intègre une double fonction de manomètre et de pressostat pour visualiser la pression et piloter un contact tout ou rien
• Ce modèle dispose d'un écran digital permettant la lecture directe de la valeur de pression mesurée
• Sa conception permet une installation murale rapide par un montage à un quart de tour sur platine
• Le système autorise une configuration précise des unités de mesure, des seuils d'alarme et des temporisations
Applications
• Lecture des pressions différentielles dans les réseaux de ventilation d'air
• Mesure du colmatage de filtres à haute et très haute efficacité dans les centrales de traitement d'air
• Déclenchement d'une alarme en cas d'absence de débit d'air ou d'encrassement de filtres
• Contrôle de la surpression ou de la dépression des salles blanches par rapport aux locaux attenants
• Pilotage tout ou rien d'un organe d'extraction en salle blanche selon la pression mesurée
Avantages
• Double fonction manomètre et pressostat offrant à la fois visualisation et commutation
• Bonne précision de mesure pour le suivi fin des pressions différentielles
• Montage mural simplifié grâce à la fixation par un quart de tour sur platine
• Configuration aisée des unités, des seuils et des paramètres par switch, bouton poussoir ou logiciel
• Possibilité de temporiser l'envoi du signal afin de limiter les déclenchements intempestifs
Conception
• Capteur transmetteur de pression différentielle avec plage de mesure bidirectionnelle
• Boîtier adapté au montage mural avec plaque de fixation en matériau thermoplastique
• Insertion du capteur dans la plaque de fixation avec inclinaison à 30° puis verrouillage par rotation
• Raccordements électriques conformes aux normes NFC 15-100 pour les installations tertiaires et industrielles
• Matériaux compatibles avec les environnements de ventilation, à protéger lors de nettoyages à base de formol
Caractéristiques techniques
• Plage de mesure pression : -1000 Pa à +1000 Pa
• Angle d'insertion au montage : 30 °
• Diamètre de perçage mural : 6 mm
• Nombre de fonctions principales : 2
• Nombre de modes de configuration : 3
• Nombre de bornes de contact tout ou rien : 1
• Année de référence catalogue : 2025
• Tension d'alimentation typique : 24 V
• Indice de précision relatif : 1 %
• Nombre de vis de fixation fournies : 2
• Nombre de chevilles de fixation fournies : 2
• Nombre minimum de seuils configurables : 1
• Longueur minimale des conduits de raccordement : 1 m
• Durée de temporisation réglable : 10 s
