Présentation

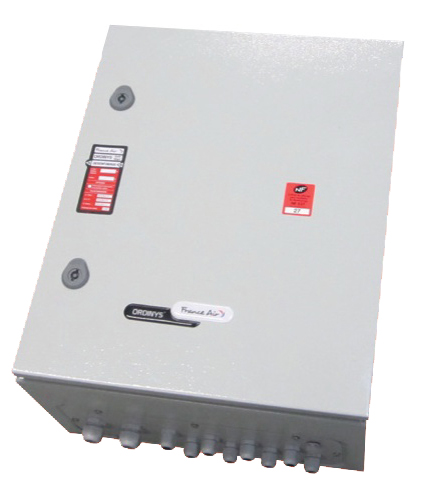

• Le coffret de relayage France Air ORDINYS SOFT START est conçu pour la commande en puissance de ventilateurs de désenfumage en sécurité incendie
• Équipé d'un démarreur progressif intégré, il limite le courant d'appel et protège les moteurs triphasés à une vitesse
• Ce modèle mural en boîtier tôle assure un fonctionnement fiable des ventilateurs de désenfumage dans les établissements recevant du public et les immeubles de grande hauteur
• Sa conception avec afficheur, boutons de test et technologie de raccordement simplifié facilite l'installation et la mise en service
• Le système peut être installé en intérieur comme en extérieur et propose plusieurs calibres d'intensité jusqu'à 200 A
Applications
• Commande de ventilateurs de désenfumage dans les établissements recevant du public
• Commande de ventilateurs de désenfumage dans les immeubles de grande hauteur
• Pilotage d'un ventilateur de désenfumage par coffret de relayage dédié
• Installations de ventilation de sécurité incendie pour extraction des fumées
• Installations nécessitant un démarrage progressif de moteurs triphasés 400 V 50 ou 60 Hz
Avantages
• La limitation du courant d'appel par démarreur progressif permet de réduire la puissance nécessaire des alimentations externes secourues
• La limitation des chocs mécaniques diminue l'usure des pièces et le vieillissement des moteurs de ventilation
• Les boutons de test et l'afficheur intégrés simplifient les opérations de contrôle et de maintenance
• L'intensité de démarrage contrôlée améliore la protection des installations électriques et des moteurs
• L'installation possible en intérieur ou en extérieur offre une grande flexibilité d'implantation
Conception
• Boîtier en tôle résistant aux chocs avec indice de protection IP54
• Finition de coffret en teinte RAL 7035
• Présence d'un bouton de mise en sécurité en façade
• Équilibreur de pression intégré pour le coffret
• Afficheur à 7 segments pour le suivi et les réglages
• Pressostat et interrupteur de proximité disponibles en option et intégrables au coffret
• Ouverture de porte vers la droite pour l'accès aux composants
• Bornes de raccordement pour entrées à très basse tension de sécurité avec technologie push-in
Caractéristiques techniques
• Tension d'alimentation moteur : 400 V triphasé
• Fréquence d'alimentation : 50 Hz
• Fréquence d'alimentation maximale : 60 Hz
• Nombre de vitesses moteur pilotées : 1 vitesse
• Nombre de calibres disponibles : 12 calibres
• Puissance moteur minimale : 5,5 kW
• Puissance moteur maximale : 110 kW
• Intensité nominale minimale : 12 A
• Intensité nominale maximale : 200 A
• Indice de protection du coffret : IP54
• Température de stockage minimale : -10 °C
• Température de stockage maximale : 60 °C
• Température d'utilisation minimale : -10 °C
• Température d'utilisation maximale : 50 °C
• Poids de coffret minimal : 23,45 kg
• Poids de coffret maximal : 138,5 kg
