Présentation

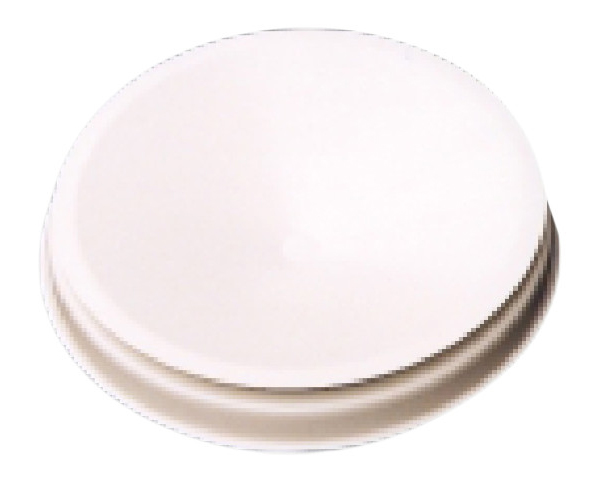

• La bouche de soufflage ou d'extraction France Air BSA est conçue pour la diffusion et la reprise d'air dans les installations de ventilation et de ventilation mécanique contrôlée
• Elle est équipée d'un disque central réglable permettant d'ajuster précisément le débit d'air et la perte de charge
• Ce modèle peut être utilisé en soufflage avec effet de plafond ou en extraction suivant les besoins de l'installation
• Sa conception en acier peint blanc assure un esthétisme discret adapté aux locaux tertiaires et d'habitat collectif
• Le système de collerette avec joint mousse garantit une installation facilitée et une bonne étanchéité à l'air
Applications
• Ventilation de soufflage dans l'habitat collectif avec effet de plafond
• Extraction d'air dans les installations de ventilation mécanique contrôlée tertiaire
• Diffusion d'air en ambiance froide avec différence de température jusqu'à 10 °C
• Montage plafonnier dans les locaux tertiaires et résidentiels
• Equipement des réseaux de distribution d'air circulaires
Avantages
• Excellentes qualités acoustiques pour une diffusion d'air silencieuse
• Réglage aisé du débit et de la portée par rotation du noyau central
• Possibilité de modifier la forme du jet d'air par utilisation ou non du déflecteur
• Esthétisme soigné grâce à la finition peinture époxy blanche RAL 9010
• Installation simplifiée avec grille de fixation et joint mousse assurant l'étanchéité
Conception
• Corps de bouche circulaire en acier revêtu d'une peinture époxy blanche RAL 9010
• Disque central réglable permettant l'ajustement de la portée et de la perte de charge
• Déflecteur adaptable pour modifier la forme du jet d'air en soufflage
• Collerette de raccordement à emboîter sur le conduit avec grille de fixation intégrée
• Joint mousse périphérique assurant l'étanchéité entre la bouche et le support
Caractéristiques techniques
• Diamètre de raccordement : 100 mm
• Diamètre de raccordement : 125 mm
• Diamètre de raccordement : 160 mm
• Diamètre extérieur BSA 100 : 143 mm
• Diamètre extérieur BSA 125 : 173 mm
• Diamètre extérieur BSA 160 : 214 mm
• Profondeur BSA 100 : 67 mm
• Profondeur BSA 125 : 76 mm
• Profondeur BSA 160 : 80 mm
• Saillie apparente BSA 100 : 17 mm
• Saillie apparente BSA 125 : 18 mm
• Saillie apparente BSA 160 : 19 mm
• Poids BSA 100 : 210 g
• Poids BSA 125 : 430 g
• Poids BSA 160 : 580 g
• Débit mini BSA 100 : 20 m3/h
• Débit maxi BSA 100 : 100 m3/h
• Débit mini BSA 125 : 40 m3/h
• Débit maxi BSA 125 : 130 m3/h
• Débit mini BSA 160 : 50 m3/h
• Débit maxi BSA 160 : 250 m3/h
• Différence de température admissible : 10 °C
• Atténuation acoustique BSA 100 à 125 Hz : 18 dB
• Atténuation acoustique BSA 125 à 125 Hz : 16 dB
• Atténuation acoustique BSA 160 à 125 Hz : 14 dB
