Présentation

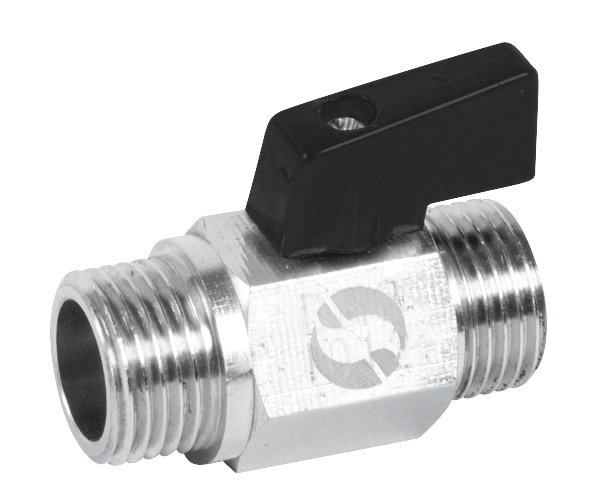

• La mini vanne à sphère Sferaco SPHERE MINI 690 MICRO FF est conçue pour l'isolement rapide de circuits d'eau et d'air comprimé en faible diamètre
• Équipée d'un corps en laiton nickelé ou chromé selon les versions, elle assure une bonne résistance à la corrosion en environnement standard
• Ce modèle utilise une sphère en laiton avec joints de sphère en PTFE pour garantir une étanchéité fiable et durable
• Sa conception compacte avec raccordements femelle-femelle, mâle-mâle ou mâle-femelle facilite l'intégration dans des installations exigües
• Le système de manœuvre par manette en aluminium ou en plastique noire permet une utilisation simple et un repérage visuel aisé
Applications
• Isolation de circuits d'eau froide ou d'eau chaude non agressive dans les installations sanitaires et industrielles
• Commande d'alimentation d'air comprimé sur des réseaux pneumatiques de petites sections
• Équipements de mesure, de contrôle et de distribution nécessitant des organes de coupure compacts
Avantages
• Format miniaturisé permettant l'installation dans des espaces très réduits
• Plage de température de service de -10 °C à +90 °C adaptée à de nombreuses applications
• Pression de service jusqu'à 16 bars assurant une utilisation sur des réseaux d'eau ou d'air comprimé courants
• Large choix de configurations de raccordement en versions femelle-femelle, mâle-femelle et mâle-mâle
• Certaines versions sont disponibles avec trou de décompression pour sécuriser la décharge de pression
Conception
• Corps en laiton nickelé ou laiton titré CW617N chromé selon les versions
• Sphère en laiton titré CW614N associée à des joints de sphère en PTFE
• Joint sur l'axe en NBR ou joint torique en FKM pour assurer l'étanchéité dynamique
• Axe inéjectable conçu pour éviter l'éjection sous pression
• Manette de manœuvre en aluminium noir ou en plastique noire selon la série
Caractéristiques techniques
• Pression de service mini vannes : 10 bars
• Pression de service micro vannes : 16 bars
• Plage de température de service : -10 °C à +90 °C
• Passage intérieur mini vannes : 8 mm
• Passage intérieur mini vannes grand modèle : 10 mm
• Passage intérieur micro vannes : 5,5 mm
• Écartement mini vanne mâle-mâle 1/4 pouce : 40,3 mm
• Écartement mini vanne mâle-mâle 1/2 pouce : 49,1 mm
• Écartement mini vanne femelle-femelle 1/4 pouce : 42 mm
• Écartement mini vanne femelle-femelle 1/2 pouce : 44,5 mm
• Écartement micro vanne femelle-femelle 1/8 pouce : 39,5 mm
• Écartement micro vanne femelle-femelle 1/4 pouce : 44,5 mm
• Écartement micro vanne mâle-femelle 1/8 pouce : 38 mm
• Écartement micro vanne mâle-femelle 1/4 pouce : 43,5 mm
• Écartement micro vanne mâle-mâle 1/8 pouce : 37,5 mm
