Présentation

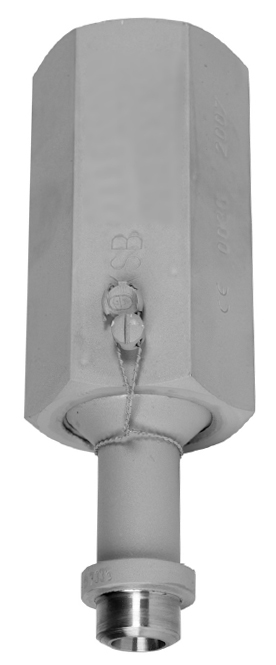

• La soupape de sûreté du corps Ksb UGS est conçue pour protéger les robinets-vannes contre une sollicitation mécanique et une surpression dangereuse dans le corps du robinet. Équipée d'un cône inoxydable et d'un siège stellité, elle produit assure une étanchéité fiable et durable même en conditions sévères. Ce modèle peut être livré avec ou sans disque de rupture selon les exigences de l'installation. Sa conception en acier forgé lui confère une grande robustesse et une sécurité de fonctionnement élevée. Le système de ressorts réglables guidés par roulement à aiguilles permet un réglage précis de la pression de purge
• La soupape de sûreté du corps Ksb UGS est conçue pour être montée en association avec des robinets-vannes à chapeau autoclave. Elle est adaptée à des pressions très élevées pouvant atteindre plusieurs centaines de bar. Grâce à ses matériaux spécifiques, elle peut être utilisée sur une large plage de températures de service. Son raccord vissé facilite l'intégration sur la tubulure prévue sur le robinet-vanne. L'ensemble répond aux exigences réglementaires en matière d'équipements sous pression et d'atmosphères explosibles
Applications
• Protection du corps de robinet-vanne contre la surpression dans les installations vapeur et eau chaude
• Sécurisation des robinets-vannes à chapeau autoclave dans les réseaux haute pression industriels
• Utilisation sur des circuits de fluides non agressifs tels que l'eau propre, la vapeur et certains gaz ou huiles
• Mise en sécurité d'organes de robinetterie dans les installations de production d'énergie et de procédés thermiques
• Applications en zones à risque d'explosion pour équipements du groupe II, catégories 2 et 3 conformément à la directive ATEX
Avantages
• Protection ciblée du corps du robinet-vanne, évitant les dommages dus à une sollicitation excessive
• Fonctionnement bidirectionnel du robinet-vanne lorsque la soupape de sûreté du corps UGS est utilisée, contrairement aux simples orifices d'équilibrage
• Longue durée de vie grâce à une construction robuste en acier forgé et à des matériaux résistants à la corrosion
• Grande fiabilité de déclenchement grâce au siège stellité et aux ressorts en alliages à base de nickel
• Conformité aux directives Équipements Sous Pression et ATEX, permettant une utilisation en milieu explosible sans source d'allumage propre
Conception
• Corps en acier forgé dimensionné pour des pressions nominales élevées à partir de PN 40
• Cône inoxydable avec siège stellité pour une résistance accrue à l'usure et à la corrosion
• Ressorts réglables guidés par un roulement à aiguilles assurant un guidage précis et répétable
• Raccord vissé permettant le réglage de la pression de purge et le montage sur la tubulure dédiée du robinet-vanne
• Vis de réglage plombée pour empêcher tout déréglage non autorisé de la pression de purge
• Possibilité d'intégration d'un disque de rupture et d'un dispositif de blocage suivant les variantes
• Éléments de fixation et de guidage en aciers alliés et inoxydables adaptés aux hautes températures
Caractéristiques techniques
• Type de produit : soupape de sûreté du corps pour robinet-vanne
• Gamme : UGS, UGSV, UGSVA
• Diamètre nominal : DN 15
• Pression nominale : supérieur ou égal à PN 40
• Pression max autorisée : 25 à 750 bar
• Fluide compatible : eau propre, vapeur, gaz et huiles non agressifs sur demande
• Matériau corps principal : acier forgé P 250 GH ou aciers alliés haute température
• Matériau cône : acier inoxydable X 39 CrMo 17-1
• Matériau siège : acier allié stellité résistant à l'usure
• Température max P 250 GH : jusqu'à 450°C
• Température max 13 CrMo 4-5 : jusqu'à 550°C
• Température max 10 CrMo 9-10 : jusqu'à 570°C
• Température max X 10 CrMoVNb 9-1 : jusqu'à 650°C
• Ressorts : alliages à base de nickel résistants à la corrosion
• Mode de chargement : chargé ressort, avec ou sans disque de rupture selon variante
• Conformité réglementaire : directive Équipements Sous Pression 97/23/CE et directive ATEX 94/9/CE
