Présentation

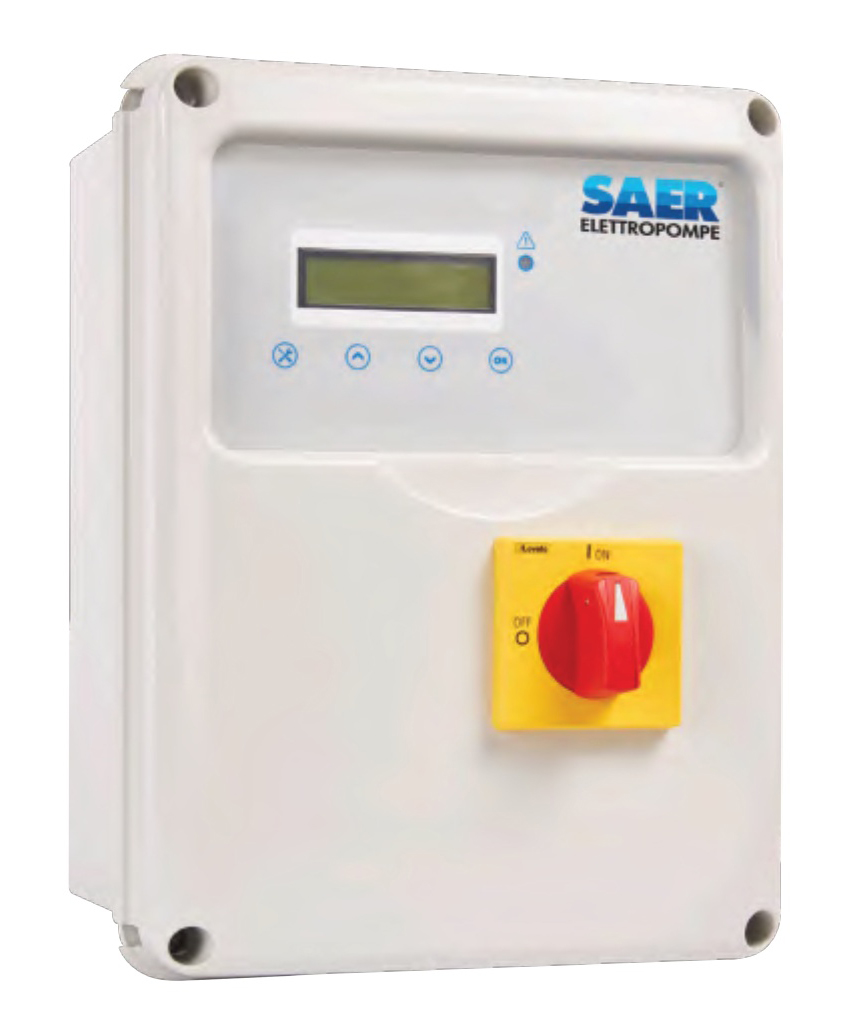

• Le tableau électrique Saer AY-T est conçu pour la commande et la protection d'une pompe électrique triphasée avec démarrage direct
• Il intègre une carte électronique avec contrôle du facteur de puissance pour optimiser le fonctionnement du moteur
• La gamme AY-T est assemblée dans un coffret thermoplastique en ABS auto-extinguible avec indice de protection IP55
• Son afficheur LCD permet la visualisation en façade des tensions, courants, cosinus phi et états d'alarme
• Le système autorise le paramétrage complet et la réinitialisation des protections directement depuis le panneau frontal sans ouverture du coffret
Applications
• Commande et protection de pompes triphasées pour surpression en eau potable ou industrielle
• Gestion de pompes pour systèmes de relevage et drainage dans les installations civiles et tertiaires
• Pilotage de pompes pour irrigation et applications agricoles nécessitant un contrôle de fonctionnement à sec
Avantages
• Protection avancée contre la marche à sec par contrôle du cosinus phi ajustable
• Réduction des temps d'installation grâce à une borne de raccordement clairement accessible
• Diminution des coûts de maintenance par la surveillance intégrée des tensions, courants et séquences de phases
Conception
• Coffret en ABS auto-extinguible avec indice de protection IP55 pour une utilisation en environnement industriel
• Bornier interne dédié au raccordement des pressostats, flotteurs et autres commandes externes
• Afficheur LCD et voyants à diodes électroluminescentes de signalisation en façade avec touches de programmation
Caractéristiques techniques
• Nombre de pompes commandées : 1 unité
• Type de pompe compatible : triphasée 3~400 V
• Plage de puissance modèle AY-T10 : 0,55-7,5 kW
• Plage de puissance modèle AY-T15 : 7,5-11 kW
• Plage de puissance modèle AY-T20 : 7,5-15 kW
• Plage de courant modèle AY-T10 : 2-15 A
• Plage de courant modèle AY-T15 : 16-24 A
• Plage de courant modèle AY-T20 : 16-30 A
• Alimentation électrique : 3~400 V ±10% 50/60 Hz
• Dimensions coffret H x L x P : 320 x 240 x 190 mm
• Indice de protection : IP55
• Poids : 2,5 kg
• Température ambiante de fonctionnement : -5 à +40 °C
• Temps de réarmement automatique marche à sec : 0-250 minutes
• Humidité relative admissible : 50% à 40 °C
