Présentation

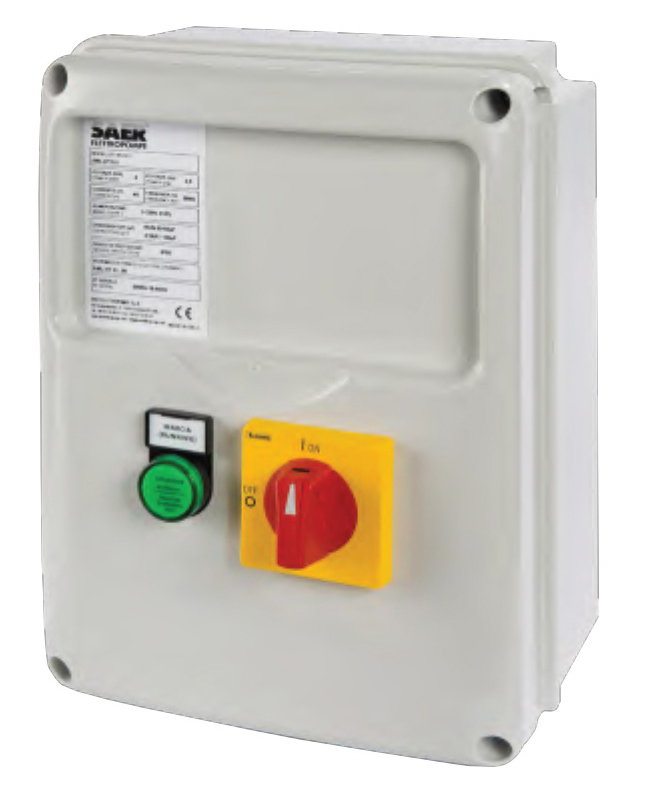

• L'armoire de commande Saer AML-HT est conçue pour piloter des électropompes monophasées avec démarrage direct
• Elle est équipée d'un interrupteur thermique assurant la protection du moteur contre les surcharges
• Ce modèle intègre un sectionneur général bloc porte garantissant une isolation électrique sûre lors des interventions
• Sa conception comprend un condensateur de marche et un condensateur de démarrage supplémentaires pour offrir un couple de démarrage élevé
• Le système dispose d'un témoin lumineux vert indiquant clairement l'état de fonctionnement de l électropompe
Applications
• Commande d électropompes monophasées pour surpression domestique et collective
• Pilotage de pompes monophasées pour relevage et transfert d'eaux claires ou légèrement chargées
• Commande de pompes de forage monophasées dans les installations de pompage agricole ou d'irrigation
Avantages
• Protection thermique intégrée favorisant une meilleure durée de vie du moteur monophasé
• Couple de démarrage élevé adapté aux applications exigeant un démarrage sous charge
• Interface simple avec témoin lumineux vert permettant un contrôle visuel immédiat du fonctionnement
Conception
• Dispositif général bloc porte assurant la mise hors tension de l'installation lors de l'ouverture
• Condensateur de démarrage additionnel dédié à l'augmentation du couple de démarrage
• Enveloppe de l'armoire réalisée en matériau plastique ABS léger et résistant
Caractéristiques techniques
• Tension d'alimentation : 220 à 240 V monophasé
• Capacité condensateur de démarrage AML-HT-4 : 100 uF
• Capacité condensateur de marche AML-HT-4 : 100 uF
• Capacité condensateur de démarrage AML-HT-5,5 : 100 uF
• Capacité condensateur de marche AML-HT-5,5 : 130 uF
• Tension condensateurs : 450 V
• Hauteur coffret : 320 mm
• Largeur coffret : 240 mm
• Profondeur coffret : 190 mm
• Poids de l'armoire : 3 kg
• Courant nominal AML-HT-4 : 25 A
• Courant nominal AML-HT-5,5 : 32 A
• Puissance moteur max AML-HT-4 : 3 kW
• Puissance moteur max AML-HT-5,5 : 4 kW
• Puissance moteur max AML-HT-4 : 4 HP
• Puissance moteur max AML-HT-5,5 : 5,5 HP
